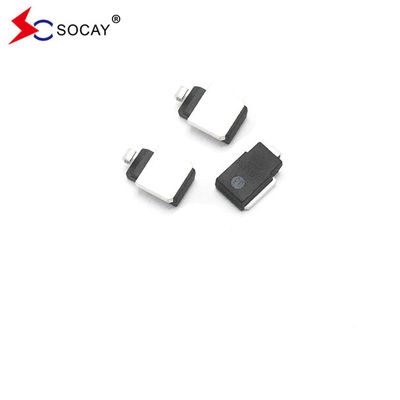

Поверхностная установка преходящего преходящего подавляющего напряжения SM8S26AG,соответствует требованиям RoHS
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSM8SXXG Серия_v2309.1.pdf
Описание:
Серия SM8S предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.
| Номер части |
Рабочий пик
Обратно.
Напряжение VRWM
(V)
|
Распределение
Напряжение
VBR (V)
|
Испытательный ток
Я...T
(mA)
|
Максимальная обратная утечка Я...R @VRWM
(μA)
|
Максимальная
Я...R@VRWMTJ=175°C
(μA)
|
Максимальное обратное движениеВсплескТекущий
Я...PP(А)①
|
Максимальное напряжение зажима
VВ @Я...PP
(V)
|
| Уни |
Би-би |
|
Мв. |
МОкс. |
|
|
|
|
|
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
|
Примечания:
1.Волновая форма перенапряженного тока определяется в волновой форме 10/1000μS.
2.Для всех типов максимальный VF= 1,8 В при IF= 100 A, измеренное на 8,3 мс одной половинки синусовой волны или эквивалентной квадратной волны, рабочий цикл = 4 импульса в секунду
максимум минуты.
|
Особенности:
Оптимизированный стеклянный пассивированный чип.
TJ=175°C, подходящий для высокой надежности и автомобильных требований.
6600W пиковая мощность импульса с волновой формой 10/1000μs, частота повторения (рабочий цикл): 0,01%.
Соответствие ISO 7637-2 5a/5b и ISO 16750 испытания нагрузки (отличается от условий испытания).
Удовлетворить требованиям AEC-Q101.
Низкий ток утечки.
Низкое падение напряжения вперед.
Отличная способность к зажиманию.
Очень быстрое время отклика.
Соответствует RoHS.
Характеристики продукта:
1Высокая надежность, соответствующая автомобильному стандарту AEC-Q101;
2. Соответствовать требованиям ISO 7637-2-5a для испытания нагрузки (подробности см. модель и уровень испытания);
3. Стеклянный пассивированный чип;
4Низкое остаточное давление и низкий поток утечки;
5Быстрое время отклика;
6- полные типы упаковки и совместимые с большинством защитных компонентов на рынке;
Применение:
1Система развлечений для автомобилей.
2Система навигации автомобиля и регистратор вождения
3Радар отключаю.
4. Автомобильное питание
5. Автомобильная подогревная подушка сиденья
6Противоугонное устройство.
7Массажная подушка для автомобиля.
8Автомобильный MP3-плеер.
9Система управления двигателем транспортного средства
О диоде TVS
когда два полюса диода TVS подвергаются воздействию обратной преходящей высокой энергии,он может изменить высокий импеданс между двумя полюсами в низкий импеданс со скоростью 10-12 секунд, поглощая мощность перенапряжения до нескольких киловатт, заставляя два полюса напряжение между ними зажимается на заранее определенное значение,эффективная защита точных компонентов в электронных схемах от повреждений различными импульсами перенапряженияВ частности, он обладает следующими тремя характеристиками: 1. Добавление диодов TVS к сигналам и линиям электропередач может предотвратить мгновенное перенапряжение микропроцессоров или микроконтроллеров,такие как эффект электростатического разряда2. эффект электростатического разряда может высвобождать импульсы более 10 000 В и 60 А и может длиться 10 мс;в то время как обычные устройства TTL будут повреждены при столкновении с импульсами 10В более 30 мс.Использование диодов TVS может эффективно поглощать импульсы, которые могут привести к повреждению устройства, и устранять помехи (Crosstalk), вызванные переключением между шинами.Размещение диодов TVS между линиями сигнала и заземлением может предотвратить воздействие ненужного шума на шины передачи данных и управления.
