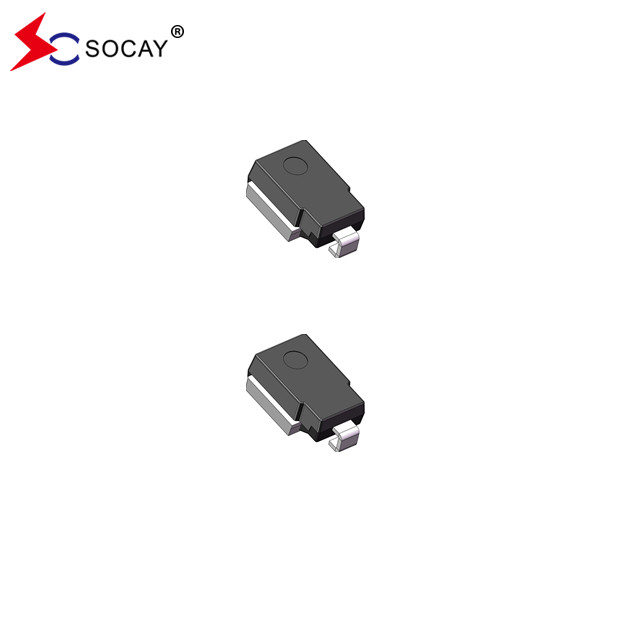

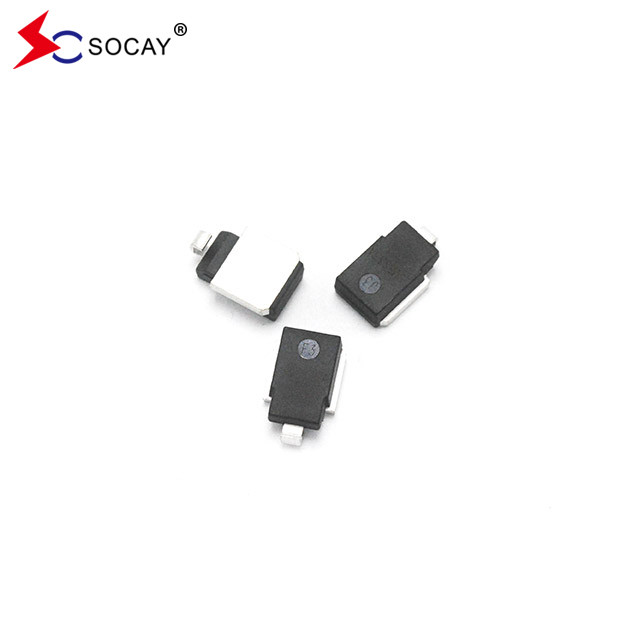

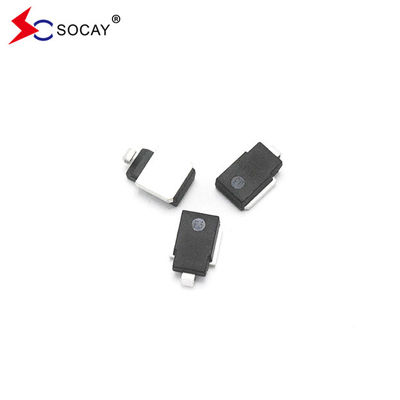

22V Автомобильная защита TVS SM8S22AG, отвечает требованиям ISO 7637-2 5a/5b и ISO 16750 Load Dump Test
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSM8SXXG Серия_v2309.1.pdf
Особенности:
Оптимизированный стеклянный пассивированный чип.
TJ=175°C, подходящий для высокой надежности и автомобильных требований.
6600W пиковая мощность импульса с волновой формой 10/1000μs, частота повторения (рабочий цикл): 0,01%.
Соответствие ISO 7637-2 5a/5b и ISO 16750 испытания нагрузки (отличается от условий испытания).
Удовлетворить требованиям AEC-Q101.
Низкий ток утечки.
Низкое падение напряжения вперед.
Отличная способность к зажиманию.
Очень быстрое время отклика.
Соответствует RoHS.
Описание:
Серия SM8S предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.
| Номер части |
Рабочий пик
Обратно.
Напряжение VRWM
(V)
|
Распределение
Напряжение
VBR (V)
|
Испытательный ток
Я...T
(mA)
|
Максимальная обратная утечка Я...R @VRWM
(μA)
|
Максимальная
Я...R@VRWMTJ=175°C
(μA)
|
Максимальное обратное движениеВсплескТекущий
Я...PP(А)①
|
Максимальное напряжение зажима
VВ @Я...PP
(V)
|
| Уни |
Би-би |
|
Мв. |
МОкс. |
|
|
|
|
|
| SM8S22AG |
SM8S22CAG |
22.0 |
24.4 |
26.9 |
5.0 |
10 |
150 |
186 |
35.5 |
| SM8S24AG |
SM8S24CAG |
24.0 |
26.7 |
29.5 |
5.0 |
10 |
150 |
170 |
38.9 |
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
| SM8S28AG |
SM8S28CAG |
28.0 |
31.1 |
34.4 |
5.0 |
10 |
150 |
145 |
45.4 |
| SM8S30AG |
SM8S30CAG |
30.0 |
33.3 |
36.8 |
5.0 |
10 |
150 |
136 |
48.4 |
| SM8S33AG |
SM8S33CAG |
33.0 |
36.7 |
40.6 |
5.0 |
10 |
150 |
124 |
53.3 |
| SM8S36AG |
SM8S36CAG |
36.0 |
40.0 |
44.2 |
5.0 |
10 |
150 |
114 |
58.1 |
| SM8S40AG |
SM8S40CAG |
40.0 |
44.4 |
49.1 |
5.0 |
10 |
150 |
102 |
64.5 |
| SM8S43AG |
SM8S43CAG |
43.0 |
47.8 |
52.8 |
5.0 |
10 |
150 |
95.1 |
69.4 |
| SM8S45AG |
SM8S45CAG |
45.0 |
50.0 |
55.3 |
5.0 |
10 |
150 |
90.8 |
72.7 |
| SM8S48AG |
SM8S48CAG |
48.0 |
53.3 |
58.9 |
5.0 |
10 |
150 |
85.3 |
77.4 |
| SM8S51AG |
SM8S51CAG |
51.0 |
56.7 |
62.7 |
5.0 |
10 |
150 |
80.1 |
82.4 |
| SM8S54AG |
SM8S54CAG |
54.0 |
60.0 |
66.3 |
5.0 |
10 |
150 |
75.8 |
87.1 |
| SM8S58AG |
SM8S58CAG |
58.0 |
64.4 |
71.2 |
5.0 |
10 |
150 |
70.5 |
93.6 |
| SM8S60AG |
SM8S60CAG |
60.0 |
66.7 |
73.7 |
5.0 |
10 |
150 |
68.2 |
96.8 |
| SM8S64AG |
SM8S64CAG |
64.0 |
71.1 |
78.6 |
5.0 |
10 |
150 |
64.1 |
103.0 |
| SM8S70AG |
SM8S70CAG |
70.0 |
77.8 |
86.0 |
5.0 |
10 |
150 |
58.4 |
113.0 |
| SM8S75AG |
SM8S75CAG |
75.0 |
83.3 |
92.1 |
5.0 |
10 |
150 |
54.5 |
121.0 |
| SM8S78AG |
SM8S78CAG |
78.0 |
86.7 |
95.8 |
5.0 |
10 |
150 |
52.4 |
126.0 |
| SM8S85AG |
SM8S85CAG |
85.0 |
94.4 |
104.0 |
5.0 |
10 |
150 |
48.2 |
137.0 |
|
Примечания:
1.Волновая форма перенапряженного тока определяется в волновой форме 10/1000μS.
2.Для всех типов максимальный VF= 1,8 В при IF= 100 A, измеренное на 8,3 мс одной половинки синусовой волны или эквивалентной квадратной волны, рабочий цикл = 4 импульса в секунду
максимум минуты.
|
Применение:
Защита автомобилей.
Обзор защиты цепей
Для того чтобы точно защитить IC-схемы, необходимо установить специальную защитную схему.Устройства TVS могут использоваться в схемах для защиты от перенапряжения и электростатического разрядаТранзиционный подавляющий диод (TVS), также называемый зажимающим диодом, является высокоэффективным устройством защиты цепи, обычно используемым на международном уровне.Он может мгновенно поглощать мощность в несколько киловатт и выдерживать высокоэнергетические большие импульсыКак правило, трубки TVS соединены параллельно в схеме.может реагировать в пределах уровня мс и быстро преобразовывать состояние высокого сопротивления в состояние низкого сопротивления, таким образом, позволяя большие тока проходит через и напряжение зажимается на заранее определенном уровне,тем самым достигая цели защиты электронных цепей автомобильных электрических изделийРынок автомобильной электроники, несомненно, станет крупнейшим этапом в полупроводниковой промышленности, а Азиатско-Тихоокеанский регион, особенно китайский рынок, имеет неограниченный потенциал роста..Защитные устройства, используемые в автомобильных электронных схемах, также увеличиваются с ростом автомобильной электроники.,имели тенденцию быть высоко интегрированными и высокочастотными,что заставило производителей предъявлять все больше и больше требований к производительности для решений защиты цепей, таких как защита от перенапряжения / перенапряжения и подавление перенапряжений. все более строгие требования.
Осторожности при выборе диодов транзиторного подавления TVS для автомобилей в применении в схемах
В автомобильной электронной и электрической системе стандартов иммунитета ISO10605 и ISO7637-2 являются двумя наиболее важными стандартами.В этой статье будут представлены параметры, которые необходимо учитывать при выборе подходящего диода TVS для автомобильной электроники при выполнении этих двух автомобильных испытательных стандартов:
1. Vnom - нормальное рабочее напряжение цепи
2. Vmax - это максимальное выдерживаемое напряжение цепи
3Если форма волны является экспоненциальной/силовой, то существует множество связанных с ней показателей.
1) против максимального напряжения перенапряжения
2) Продолжительность и уровень давления Tp
3) Rs симулирует внутреннее сопротивление генератора перенапряжения
4) Количество циклов формы волны (1/f)
4. Если всплеск является волновой формой постоянного тока, вы должны обратить внимание
1) напряжение перенапряжения Vdc DC
2) Продолжительность перенапряжения
3) Rs симулирует внутреннее сопротивление генератора перенапряжения
5- Подумайте о температуре окружающей среды.
6- учитывать размер упаковки устройства защиты, которое необходимо выбрать.
7Если защищаемая схема - это схема цифрового сигнала, следует учитывать следующие моменты:
1) Частота напряжения сигнала
2) Время подъема и падения волновой формы сигнала перенапряжения
3) Максимальный размер емкости, разрешенный цепью.
