Главная страница /Продукция/Компоненты защиты сети/Компоненты защиты однонаправленной цепи Диоды TVS SM8S20AG AEC-Q101 Квалифицированные для автомобильной защиты

Компоненты защиты однонаправленной цепи Диоды TVS SM8S20AG AEC-Q101 Квалифицированные для автомобильной защиты

500 шт.
MOQ
negotiable
цена
Компоненты защиты однонаправленной цепи Диоды TVS SM8S20AG AEC-Q101 Квалифицированные для автомобильной защиты
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Диоды TVS
тип упаковки: DO-218AB
вр: 20 В
Ir@Vr @25°C: 5μA
Ir@Vr @175°C: 150 мкА
Это...: 5 мА
Vc@Ipp: 32,4 В
Ипп: 204А
Температура хранения: -55°C к +175°C
Выделить:

Компоненты защиты однонаправленной схемы

,

Компоненты защиты цепей AEC-Q101

,

SM8S20AG
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: UL,REACH,RoHS,ISO
Номер модели: SM8S20AG
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

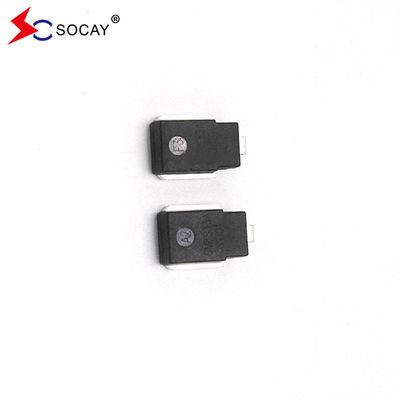

Единонаправленные диоды TVS SM8S20AG, отвечают требованиям AEC-Q101 для автомобильной защиты



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSM8SXXG Серия_v2309.1.pdf



Компоненты защиты однонаправленной цепи Диоды TVS SM8S20AG AEC-Q101 Квалифицированные для автомобильной защиты 0

Описание:

Серия SM8S предназначена специально для защиты чувствительного электронного оборудования от переменного напряжения, вызванного молнией и другими переменными напряжениями.

Номер части

Рабочий пик

Обратно.

Напряжение VRWM

(V)

Распределение

Напряжение

VBR (V)

Испытательный ток

Я...T

(mA)

Максимальная обратная утечка Я...R @VRWM

(μA)

Максимальная

Я...R@VRWMTJ=175°C

(μA)

Максимальное обратное движениеВсплескТекущий

Я...PP(А)①

Максимальное напряжение зажима

VВ @Я...PP

(V)
Уни Би-би   Мв. МОкс.
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG SM8S24CAG 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG SM8S26CAG 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG SM8S33CAG 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG SM8S51CAG 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG SM8S58CAG 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG SM8S78CAG 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

Примечания:

1.Волновая форма перенапряженного тока определяется в волновой форме 10/1000μS.

2.Для всех типов максимальный VF= 1,8 В при IF= 100 A, измеренное на 8,3 мс одной половинки синусовой волны или эквивалентной квадратной волны, рабочий цикл = 4 импульса в секунду

максимум минуты.



Особенности:

Оптимизированный стеклянный пассивированный чип.

TJ=175°C, подходящий для высокой надежности и автомобильных требований.

6600W пиковая мощность импульса с волновой формой 10/1000μs, частота повторения (рабочий цикл): 0,01%.

Соответствие ISO 7637-2 5a/5b и ISO 16750 испытания нагрузки (отличается от условий испытания).

Удовлетворить требованиям AEC-Q101.

Низкий ток утечки.

Низкое падение напряжения вперед.

Отличная способность к зажиманию.

Очень быстрое время отклика.

Соответствует RoHS.

Применение:

Защита автомобилей.
