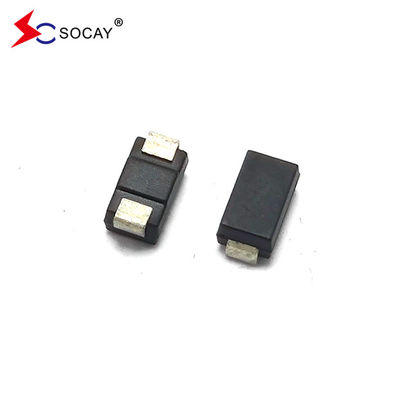

Защита от перенапряжения тиристора TSS DO-214AA P0720TB @10/700μs 3/4KV
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASPXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Тиристор - это тип полупроводникового компонента. Они предназначены для применения в модемах, телефонных телефонах, линейных картах, автоответчиках, факсовых машинах, SLIC,T1/E1,xDSL, PBX и многое другое.
| Номер части |
Маркировка |
VDRM
@IDRM=5μA
|
VS①
@100В/μS
|
Я...S |
VT
@IT=2,2A
|
Я...T |
Я...H |
C0②
@ 1МГц, 2ВБиас
|
| |
|
V Мв. |
V МОкс. |
mA МОкс. |
V максимум. |
А.максимум. |
mA минуты. |
pFтип. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Примечания:
1 ВSизмеряется при 100 КВ/с;
2 Конденсация в состоянии отключения измеряется в VDC=2V, VRMS=1В, f=1МГц.
|
Преимущества полупроводниковых труб разряда:
1. до поломки, это эквивалентно открытой цепи, изоляционное сопротивление очень большое, и течение утечки очень мало;
2Он обладает двусторонними характеристиками симметрии;
3Скорость ответа очень низкая.
4Напряжение отключения имеет хорошую консистенцию.
Недостатки полупроводниковых труб разрядки:
1По сравнению с керамическими трубками с разрядом, скорость потока меньше, всего несколько сотен А;
2. Напряжение отключения имеет только определенные специфические значения;
3. емкость большая, от десятков до сотен pF.
Выбор полупроводниковых разрядных труб:
При выборе ТСС, как правило, следует следовать следующим принципам:
1. Выбор прерывного напряжения VDRM: прерывное напряжение должно быть больше максимального рабочего напряжения защищенной схемы;
2. Выбор переходного напряжения VBO: переходное напряжение должно быть меньше максимального переходного пикового напряжения, которое может выдержать оборудование;
3- Выбор удерживающего тока IH: удерживающий ток должен быть больше рабочего тока и тока короткого замыкания оборудования;
4. Выбор паразитарной емкости С: паразитарная емкость выбирается в зависимости от потерь вставки, допускаемых цепью или частоты передачи сигнала;
5Выбор перенапряжения: различные уровни перенапряжения выбираются в соответствии с требованиями схемы или стандартов испытаний перенапряжения.
Описание:
Тиристоры серии PXXX0TB - это тип полупроводниковых компонентов. Они предназначены для применения в модемах, телефонных телефонах, линейных картах, автоответчиках, факсоводах, SLIC, T1/E1, xDSL, PBX и многом другом.
Особенности:
|
u Отличная способность поглощать преходящий прилив
u Быстрая реакция на перенапряжение (ns уровень)
u Устраняет перенапряжение, вызванное быстро растущими транзиторами
u Уровень чувствительности к влаге: уровень 1
u Масса 69 мг (приблизительно)
u Недегенеративные
|
| Параметр |
Символ |
Стоимость |
Единица |
| Диапазон температуры хранения |
TСТГ |
-60 до +150 |
°C |
| Диапазон температуры на рабочем стыке |
Tj |
-40 до +150 |
°C |
| Повторяющийся пиковый импульсный ток |
Я...PP |
80 |
А. |
| Параметр |
Определение |
| Я...S |
Переключающий ток- максимальный ток, необходимый для перехода на состояние включения |
| Я...DRM |
Ток утечки- максимальный пиковый отключенный ток, измеренный в VDRM |
| Я...H |
Сохранный ток- минимальный ток, необходимый для поддержания состояния |
| Я...T |
Ток в режиме включения- максимальный номинальный непрерывный ток в состоянии включения |
| VS |
Напряжение переключения- максимальное напряжение перед переключением на |
| VDRM |
Пиковое напряжение вне состояния- максимальное напряжение, которое может быть применено при сохранении отключенного состояния |
| VT |
Напряжение в режиме включения- максимальное напряжение, измеренное при номинальном текущем состоянии |
| В0 |
Капацитет вне состояния- типичная емкость, измеренная в состоянии отключения |
| Конспект |
Катушка (ч.п.) |
На коробку (ч.п.) |
Диаметр катушки (мм) |
|
| Запись |
5,000 |
80,000 |
330 |
|
