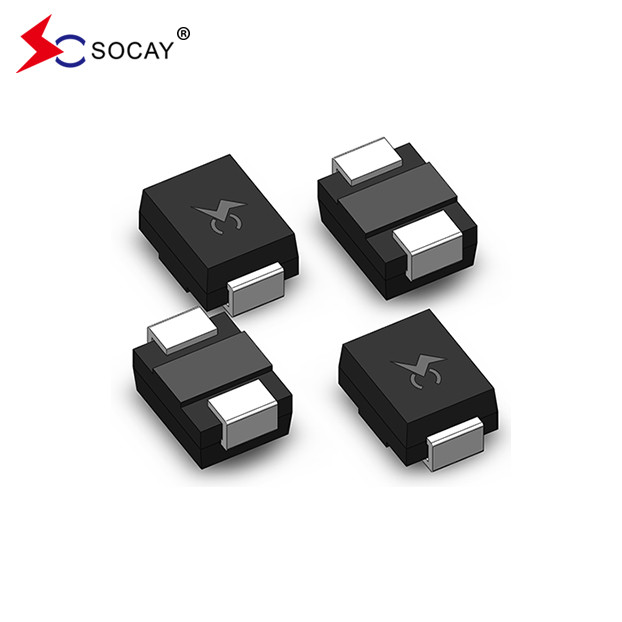

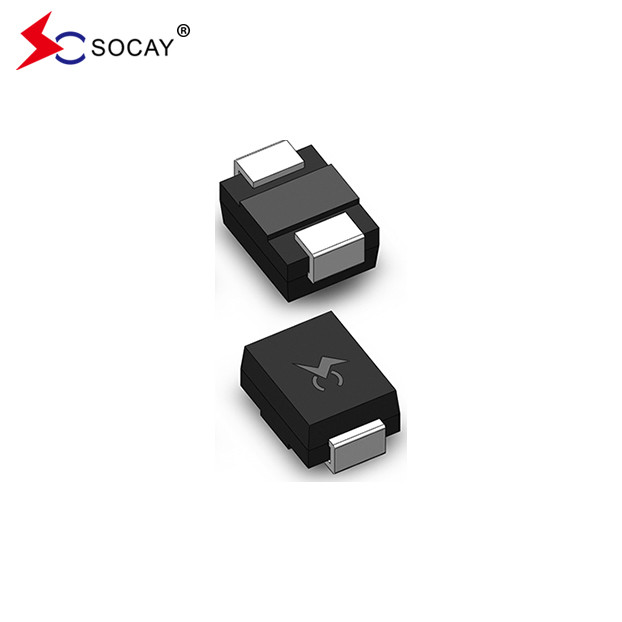

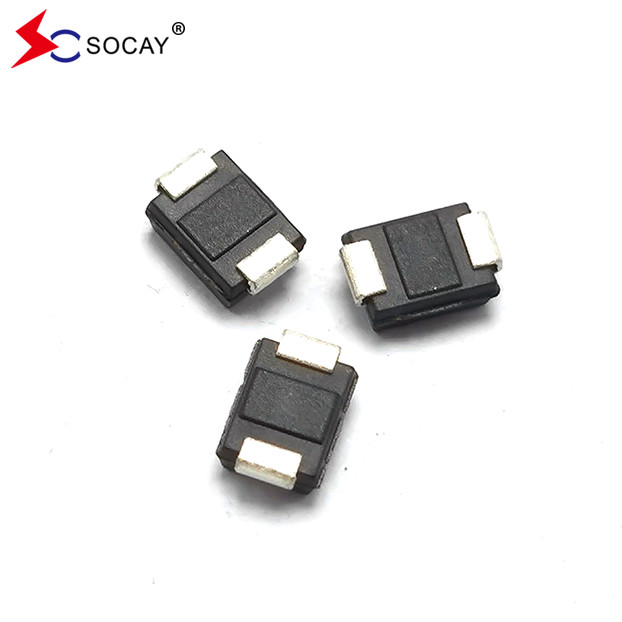

SOCAY P0720SB 4KV Тиристоры Предупрессоры защитных устройств 150A 65V SMD тиристоры
DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASPXXX0SB_v2103.1.pdf
| Номер части |
Маркировка |
VDRM@IDRM=5μA |
VS ①
@100В/μS
|
VT @IT=2,2A |
Я...S |
Я...T |
Я...H |
C0 2
@ 1 МГц, 2 В предубеждение
|
| |
|
Vминуты |
Vмаксимум |
Vмаксимум |
mAмаксимум |
А.максимум |
mAминуты |
pF тип |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Примечания:
1 В измеряется при 100 КВ/с.
2 Капацитанция в состоянии отключения измеряется в VDC=2V, VRMS=1В, f=1МГц.
|
Описание:
Серия PXXX0SB предназначена для защиты широкополосного оборудования, такого как модемы, линейные карты, CPE и DSL от повреждений перенапряжением.Серия обеспечивает решение для установки на поверхности, которое позволяет оборудованию соответствовать мировым нормативным стандартам.
Преимущества полупроводниковых труб разряда:
1. до поломки, это эквивалентно открытой цепи, изоляционное сопротивление очень большое, и течение утечки очень мало;
2Он обладает двусторонними характеристиками симметрии;
3Скорость ответа очень низкая.
4Напряжение отключения имеет хорошую консистенцию.
Недостатки полупроводниковых труб разрядки:
1По сравнению с керамическими трубками с разрядом, скорость потока меньше, всего несколько сотен А;
2. Напряжение отключения имеет только определенные специфические значения;
3. емкость большая, от десятков до сотен pF.
Недостатки полупроводниковых труб разрядки:
1По сравнению с керамическими трубками с разрядом, скорость потока меньше, всего несколько сотен А;
2. Напряжение отключения имеет только определенные специфические значения;
3. емкость большая, от десятков до сотен pF.
| Параметр |
Определение |
| Я...S |
Переключающий ток- максимальный ток, необходимый для перехода на состояние включения |
| Я...DRM |
Ток утечки- максимальный пиковый отключенный ток, измеренный в VDRM |
| Я...H |
Сохранный ток- минимальный ток, необходимый для поддержания состояния |
| Я...T |
Ток в режиме включения- максимальный номинальный непрерывный ток в состоянии включения |
| VS |
Напряжение переключения- максимальное напряжение перед переключением на |
| VDRM |
Пиковое напряжение вне состояния- максимальное напряжение, которое может быть применено при сохранении отключенного состояния |
| VT |
Напряжение в режиме включения- максимальное напряжение, измеренное при номинальном текущем состоянии |
| В0 |
Капацитет вне состояния- типичная емкость, измеренная в состоянии отключения |
| Серия |
2/10μS1 |
8/20μS1 |
10/160μS1 |
10/560μS1 |
10/1000μS1 |
5/310μS1 |
Я...ТСМ
50/60 Гц
|
di/dt |
| |
2/10μS2 |
1.2/50μS2 |
10/160μS2 |
10/560μS2 |
10/1000μS2 |
10/700μS2 |
|
|
| |
Минуту. |
Минуту. |
Минуту. |
Минуту. |
Минуту. |
А.минуты |
Минуту. |
Ампер/μs максимум |
| В. |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Примечания:
- Форма волны тока в μs
- Форма волны напряжения в μs
|
- Пиковый импульс номинального токаPP) является повторяющимся и гарантированным на протяжении всего срока службы продукта.
- Я...PPноминалы, применимые в диапазоне температур от -40 до +85 °C
- Устройство должно сначала находиться в тепловом равновесии при -40°C < TJ< + 150°C
|
| Блокировка высокотемпературного напряжения |
80% номинальный VDRM (пик VAC) +125°C или +150°C, свинцовый материал Сплав меди высокотемпературное напряжение блокирование 504 или 1008 ч. MIL-STD-750 (метод 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Температурный цикл |
-65°C до +150°C, 15 мин. остановки, 10 до 100 циклов. |
|
| |
|
|
| Уклонение температуры и влажности |
52 VDC (+85°C) 85% RH, 504 до 1008 ч. EIA/ JEDEC, JESD22-A-101 |
|
| Хранение при высокой температуре |
+150°C 1008 ч. MIL-STD-750 (метод 1031) JEDEC, JESD22-A-101 |
|
| Хранение на низкой температуре |
-65°C, 1008 часов. |
|
| Тепловой удар |
0°C до +100°C, 5 мин. остановки, 10 сек. переноса, тепловой шок 10 циклов. |
|
| Автоклав (испытание на печь под давлением) |
+121°C, 100% RH, 2 atm, 24 до 168 ч. |
|
| Устойчивость к нагреванию сварки |
+260°C, 30 сек. MIL-STD-750 (метод 2031) |
|
| Уровень чувствительности к влаге |
85% RH, +85°C, 168 часов, 3 цикла повторного потока Уровень (+260°C Пик). |
|
| Свинцовый материал |
Сплав меди |
|
| Окончание терминала |
100% матовый оловянный |
|
| Материал корпуса |
UL признанный эпоксид, соответствующий классификации воспламеняемости 94V-0 |
|
| Номер части |
Пакет компонентов |
Количество |
Опаковка Вариант |
Спецификация упаковки |
|
| Пxxx0SB |
DO-214AA |
2500 |
Лента и катушка - 12 мм/13′′ лента |
ОВОС -481 - D |
|
Особенности продукта
Отличная способность поглощать преходящий прилив
Быстрая реакция на давление
Устраняет перенапряжение, вызванное быстро растущими транзиторами
Технология твердого кремния, не дегенерирующая
Применение
Аудио/видео линия
Сеть и телекоммуникации
Линии передачи данных и системы безопасности
Серийные порты
