Главная страница /Продукция/Супрессоры тиристора/P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB

2500pcs
MOQ
negotiable
цена
P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Компонент: Супрессоры тиристора
Отпечатки: DO-214AA/SMB
ВДРМ (мин.): 6В
IDRM: 5μA
Vs @100V/μS (максимум): 88 В
Это (макс.): 800mA
Vt @It=2.2A (максимум): 4V
Это (макс.): 2.2А
Минуточку.: 50mA
C0 @1MHz,2V Bias (Тип.): 100pF
Выделить:

P0720SC Тиристорные подавляющие давление

,

Тиристорные подавляющие перенапряжения 500A

,

Тиристор SMD 65V
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: P0720SC
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Упаковывая детали: Опаковка AMMO
Время доставки: 5-8 рабочих дней
Характер продукции

SOCAY P0720SC Тиристорные устройства защиты от перенапряжения 500A 65V SMD тиристор



DATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASPXXX0SC_v2103.1.pdf



Номер части Маркировка VDRM@IDRM=5μA

VS ①

@100В/μS

 VT @IT=2,2A Я...S Я...T Я...H

ВО②

@ 1 МГц, 2V предубеждение
    Vминуты Vмаксимум Vмаксимум mAмаксимум А.максимум mAминуты pF tИп.
P0080SC P008C 6 25 4 800 2.2 50 100
P0300SC P03C 25 40 4 800 2.2 50 100
P0640SC P06C 58 77 4 800 2.2 150 100
P0720SC P07C 65 88 4 800 2.2 150 100
P0900SC P09C 75 98 4 800 2.2 150 90
P1100SC P11C 90 130 4 800 2.2 150 90
P1300SC P13C 120 160 4 800 2.2 150 90
P1500SC P15C 140 180 4 800 2.2 150 85
P1800SC P18C 170 220 4 800 2.2 150 85
P2300SC P23C 190 260 4 800 2.2 150 80
P2600SC P26C 220 300 4 800 2.2 150 80
P3100SC P31C 275 350 4 800 2.2 150 65
P3500SC P35C 320 400 4 800 2.2 150 60
P4200SC P42C 400 520 4 800 2.2 150 55

Примечания:

1 В измеряется при 100 КВ/с.

2 Капацитанция в состоянии отключения измеряется в VDC=2V, VRMS=1В, f=1МГц.

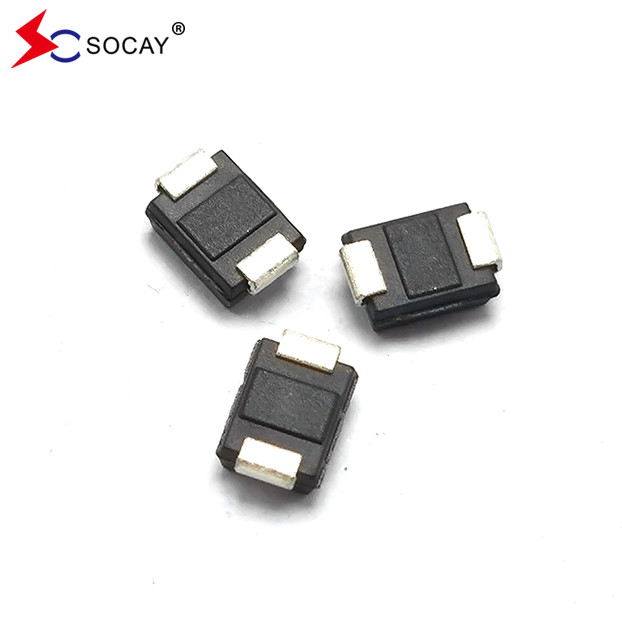

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB 0

Описание: Компоненты для защиты важного оборудования PCB





Выбор Метбода.

1Чтобы знать продукт клиента, рабочее напряжение, порт применения, уровень защиты.

2"Напряжение перерыва > постоянное рабочее напряжение на схеме.

3"Выберите значение емкости и частоту потока устройства в соответствии с портом применения и уровнем защиты.





Особенности:

u Перегрузка низкого напряжения

u Низкое напряжение на рабочем состоянии

u Не ухудшает способность к перенапряжению после нескольких перенапряжений в пределах допустимого

u Неисправность короткого замыкания при перегрузке, превышающей номинальные значения

u Низкая емкость






Применимые глобальные стандарты:



Сообщение о защите от молнии, 485, 232 решения по защите, ADSL, продукты безопасности, телефоны, видео схемы, аудио схемы.







Серия 2/10μS1 8/20μS1 10/160μS1 10/560μS1 10/1000μS1 5/310μS1

Я...ТСМ

50/60 Гц

 di/dt
  2/10μS2 1.2/50μS2 10/160μS2 10/560μS2 10/1000μS2 10/700μS2
  Минуту. Минуту. Минуту. Минуту. Минуту. А.минуты Минуту. Ампер/μs максимум
В 500 400 200 150 100 150 50 500



Примечания:

  • Форма волны тока в μs
  • Форма волны напряжения в μs











- Пиковый импульс номинального токаPP) является повторяющимся и гарантированным на протяжении всего срока службы продукта.

- Я...PPноминалы, применимые в диапазоне температур от -40 до +85 °C

- Устройство должно сначала находиться в тепловом равновесии при -40°C < TJ< + 150°C























Номер части Пакет компонентов Количество Опаковка Вариант Спецификация упаковки
Пxxx0SC DO-214AA 2500 Лента и катушка - 12 мм/13′′ лента ОВОС -481 - D

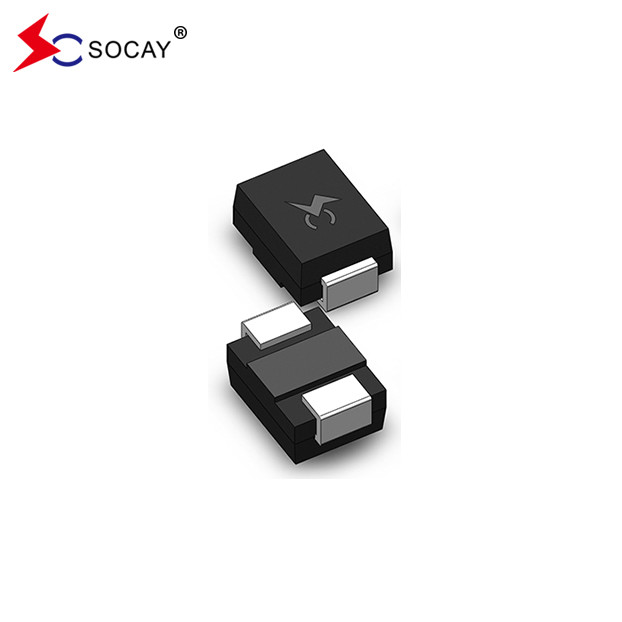

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB 1

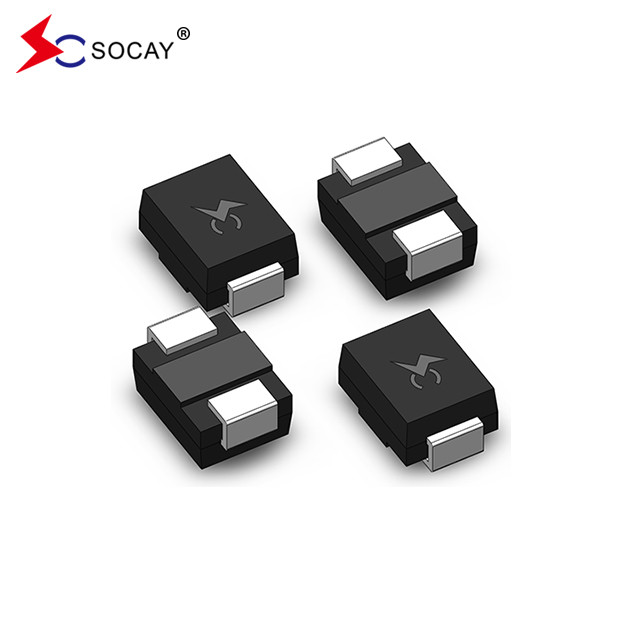

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB 2

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB 3

P0720SC Тиристорные подавляющие давление SMD 500A 65V 100pF DO-214AA SMB 4
