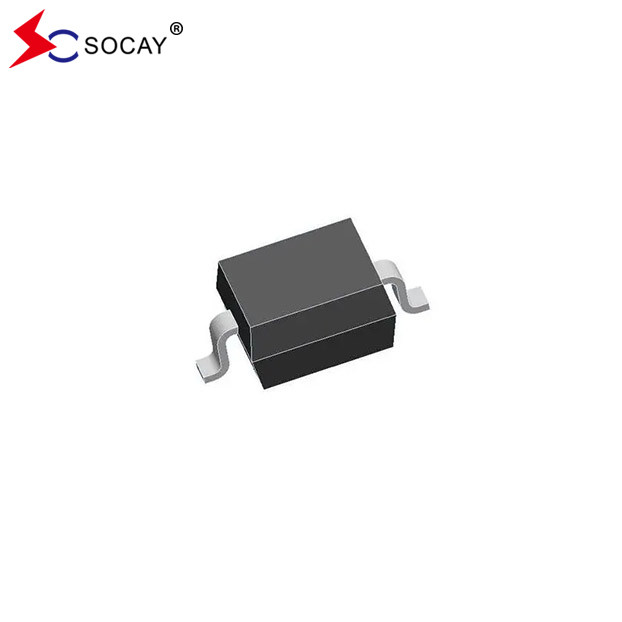

Name: 10В 200мВ диод Zener SMD BZT52C10S электронные компоненты
Brand: SOCAY
SKU: BZT52C10S
Rating: 5 (166 reviews)

10В 200мВ диод Zener SMD BZT52C10S электронные компоненты

3000 шт.

MOQ

negotiable

цена

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

BZT52C10S Наименование: Стабилитрон

BZT52C10S Тип упаковки: SOD-323

BZT52C10S Рассеивание энергии: 200mw

BZT52C10S Vz (Nom.): 10 В

VZ (мин.): 9.5V

VZ (максимум): 10.5V

ZZT (макс.): 15Ω

ИЗТ: 5 мА

Выделить:

Диод Zener SMD мощностью 200 мВт

Диод SMD 10В Zener

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: BZT52C10S

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

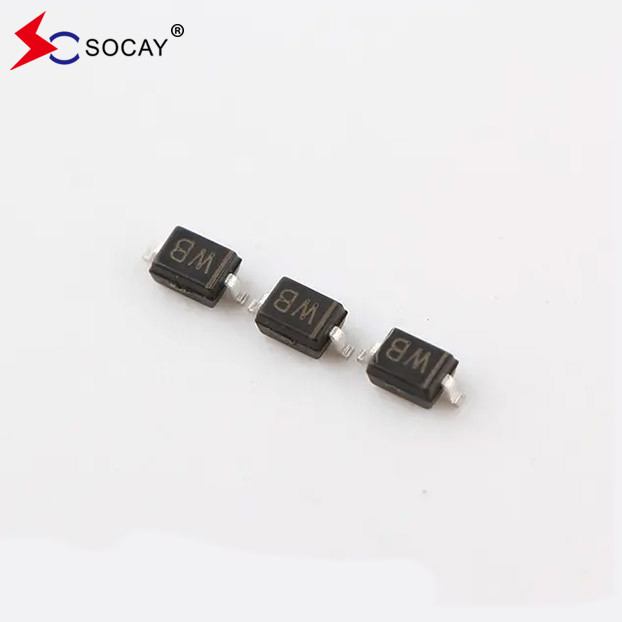

Галерея

10В 200мВ диод Zener SMD BZT52C10S электронные компоненты

Характер продукции

Диод Зенера BZT52C10S 10V 200mW Электронные компоненты на складе Диод SMD

СМД-диод DATASHEET:BZT52C2V4S ~ BZT52C75S ((SOD-323)_v2106.1.pdf

Характеристики диодов SMD:

Контроль постоянного напряжения
Он имеет широкий диапазон напряжения: от 2,4 В до 75 В
Пакет тонкого SMD: SOD-323
Соответствие требованиям RoHS / Зелёные EMC
Матовая олова (Sn)

Диод SMD BZT52C10S Абсолютная максимальная температура (TA=25°C):

SMD диодный параметр	Символ	Значение диодов SMD	Объекты
Диодное рассеивание мощности SMD (примечание 1)	П_D	200	мВт
Температура соединения диодов SMD	T_J	150	°C
Температура хранения диодов SMD	T_СТГ	-55 до +150	°C
Максимальный ток регулятора	Я..._ZM	П_D/ V_Z	mA

Примечание 1: Устройство, установленное на керамическом ПКБ: 7,6 мм х 9,4 мм х 0,87 мм с площадью подложки 25 мм2.

Электрические характеристики диодов SMD (TA=25°C):

Диод SMD Номер части	Диод SMD Диапазон напряжения Зенера (примечание 2)			Диод SMD Максимальная импеданс Зенера (примечание 3)				Максимальный ток утечки диодов SMD (Примечание 2)
	Диод SMD V_Z@ Я_ZT			Диод SMD Z_ZT@ Я_ZT		Z_ZK@ Я_ZK		Я..._R@ V_R
	Nom. ((V)	Min. ((V)	Макс. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Примечание 2: короткий испытательный импульс, используемый для минимизации эффекта самонагрева.

SOD-323 SMD Диодная схема изображение:

10В 200мВ диод Zener SMD BZT52C10S электронные компоненты 0

Контур и размеры диодов SOD-323 SMD:

Диод SOD-323 SMD Количество:

Номер части	Пакет	Морская перевозка
BZT52C2V4S ~ BZT52C75S	SOD-323	Лента и катушка 3000 шт. / 7 шт. катушка

10В 200мВ диод Zener SMD BZT52C10S электронные компоненты 2
