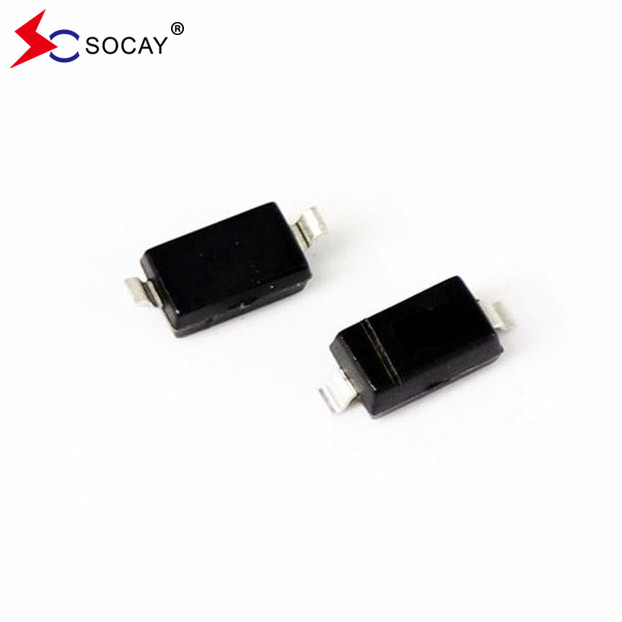

Name: Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.6 (136 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

BZT52C8V2 Название: Стабилитрон

BZT52C8V2 Тип упаковки: SOD-123

BZT52C8V2 Рассеивание энергии: 350mW

BZT52C8V2 Напряжение (Nom.): 8.2V

BZT52C8V2 Напряжение (мин.): 7.79В

BZT52C8V2 Напряжение (макс.): 8.61В

BZT52C8V2 ZZK: 80Ω

BZT52C8V2 IZK: 1 мА

Выделить:

SMD диод Зенера

Планарный диод Zener Die

BZT52C8V2

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: BZT52C8V2

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Галерея

Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод

Характер продукции

Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод

Диод Зенера BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Диод Зенера BZT52C8V2 отличительная особенность:

Это плоская конструкция.
Распределение энергии 350 мВт
Напряжение Зенера: 8,2 В
BZT52C8V2 идеально подходит для автоматизированных процессов сборки
Без свинца в соответствии с требованиями RoHS ЕС 2.0
Соединение для зеленой формовки согласно стандарту IEC 61249

- Что?

Диод Зенера BZT52C8V2 Механическая дата:

Его случай: упаковка SOD-123, формованный пластик
Его терминалы: поддаются сварке согласно MIL-STD-750, метод 2026
Полярность: см. диаграмму ниже
Вес: 0,0004 унции, 0,01 грамма

Диод Зенера BZT52C8V2 Максимальные номиналы (T)_А.= 25°C):

Параметр диоды	Символ	Стоимость	Объекты
Диодное рассеивание мощности (примечание 1)	ПД	350	мВт
Тепловое сопротивление от соединения к окружающей среде	RθJA	357	°C/W
Температура соединения диодов	TJ	150	°C
Диодный хранилищетемпература	TSTG	-55 до +150	°C
Примечание1: Устройство, установленное на керамическом ПК: 7,6 мм х 9,4 мм х 0,87 мм с площадью 25 мм2.

Диод Зенера BZT52C8V2 Электрические характеристики (TA=25°C):

Номер части	Диод Зенера Диапазон напряжения Зенера (Примечание 2)			Диод Зенера Максимальная импеданция Зенера (Примечание 3)				Максимальный диод Зенера Ток утечки (примечание 2)
Диод Зенера	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. ((V)	Min. ((V)	Макс. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Примечание 2: короткий импульс испытания, используемый для минимизации эффекта самонагрева. Примечание 3: f=1kHZ.

Диаграмма схемы SOD-123 Zener Diode BZT52C8V2:

Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод 0

Диод Зенера BZT52C8V2 и кривые характеристик:

Фиг.1. Диод Зенера BZT52C8V2 Кривая снижения мощности

Рисунок 2. Диод Зенера BZT52C8V2 Типичная емкость соединения

Фиг.3. Диод Зенера BZT52C8V2 Типичный разбивка Зенера

Фиг.4. Диод Зенера BZT52C8V2 Типичный разбивка Зенера

Фиг.5. Диод Зенера BZT52C8V2 Типичный разбивка Зенера

SOD-123 Диод Зенера BZT52C8V2 Очертание (дюймы (мм)):

Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод 6

SOD-123 Диод Зенера BZT52C8V2 Информация о заказах:

Номер части диода Зенера	Пакет компонентов	Количество	Вариант упаковки
BZT52C2V4~BZT52C75	SOD-123	10000 шт.	на 13 "пластиковый катушка
BZT52C2V4~BZT52C75	SOD-123	3000 шт.	на 7 "пластиковый катушка

Плоскомерная конструкция диода Зенер BZT52C8V2 SOD-123 СМД-диод 7
