Name: BZT52C2V4S 200mW Электронные компоненты Диод Зеннер 2.4V BOM Сервис
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 5 (142 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

компонентное имя: Стабилитрон

тип упаковки: SOD-323

Распределение власти: 200mw

Напряжение Зенера (Nom.): 2.4V

Напряжение Зенера (мин.): 2.2V

Напряжение Зенера (макс.): 2.6V

ZZT: 100Ω

ИЗТ: 5.0mA

Выделить:

Электронные компоненты 200 мВт

2.4V Электронные компоненты

BOM Диод Zener 2

Основная информация

Место происхождения: Шэньчжэнь, Гуандун, Китай

Фирменное наименование: SOCAY

Сертификация: REACH,RoHS,ISO

Номер модели: BZT52C2V4S

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

Галерея

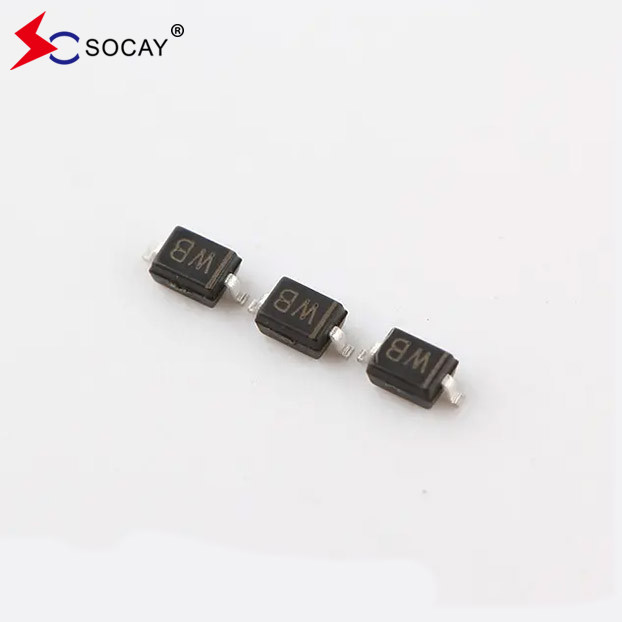

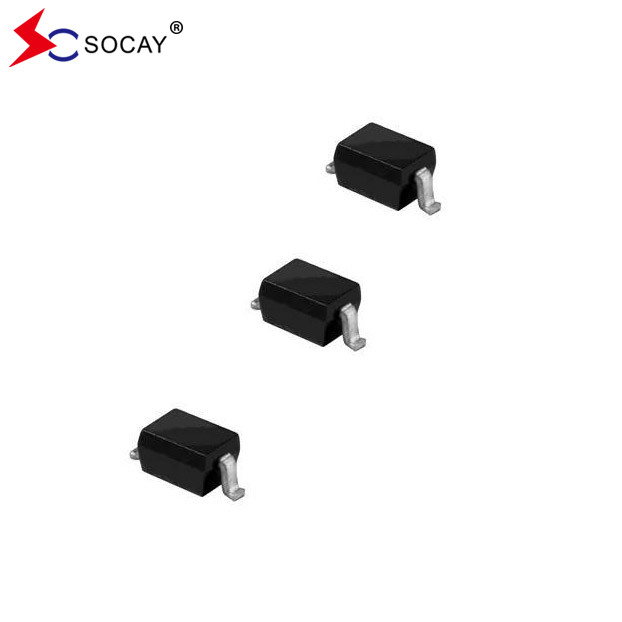

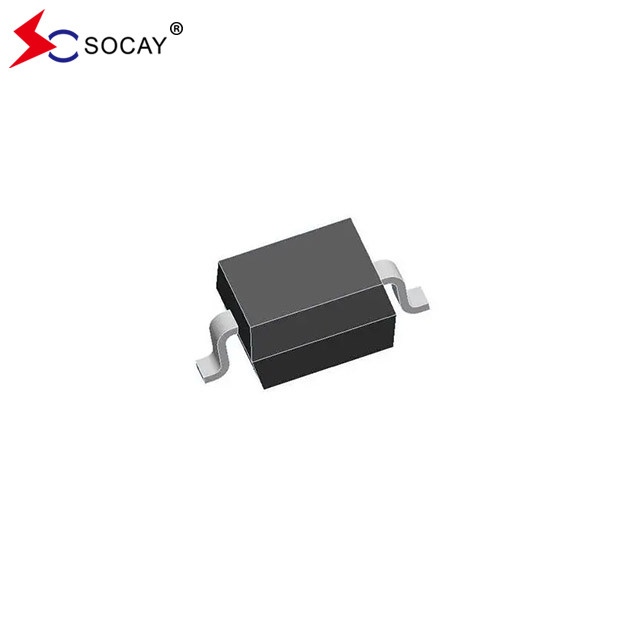

BZT52C2V4S 200mW Электронные компоненты Диод Зеннер 2.4V BOM Сервис

Характер продукции

SOD-323 Пакет Диод Зенера BZT52C2V4S 2.4V 200mW Электронные компоненты BOM Сервис

Диод Зенера DATASHEET:BZT52C2V4S ~ BZT52C75S ((SOD-323)_v2106.1.pdf

Характеристики диодов Зенера:

Контроль постоянного напряжения
Выбор широкого диапазона напряжения от 2,4 В до 75 В
Пакет SOD-323 Thin SMD
Соответствие требованиям RoHS / Зеленые EMC
Матовая олова (Sn)

Абсолютные максимальные значения диодов Зенера (TA=25°C):

Параметр	Символ	Стоимость	Объекты
Распределение энергии (примечание 1)	П_D	200	мВт
Температура соединения	T_J	150	°C
Температура хранения	T_СТГ	-55 до +150	°C
Максимальный ток регулятора	Я..._ZM	П_D/ V_Z	mA

Примечание 1: Устройство, установленное на керамическом ПКБ: 7,6 мм х 9,4 мм х 0,87 мм с площадью подложки 25 мм2.

Электрические характеристики диодов Зенера (TA=25°C):

Номер части	Диапазон напряжения Зенера (примечание 2)			Максимальная импеданс Зенера (примечание 3)				Максимальный ток утечки (примечание 2)
	V_Z@ Я_ZT			Z_ZT@ Я_ZT		Z_ZK@ Я_ZK		Я..._R@ V_R
	Nom. ((V)	Min. ((V)	Макс. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Примечание 2: короткий испытательный импульс, используемый для минимизации эффекта самонагрева.

Диаграмма схемы диодов Зенера SOD-323:

BZT52C2V4S 200mW Электронные компоненты Диод Зеннер 2.4V BOM Сервис 0

SOD-323 Пакет Диод Зенера Размеры:

SOD-323 Пакет Информация о заказе диодов Зенера:

Номер части	Пакет	Морская перевозка

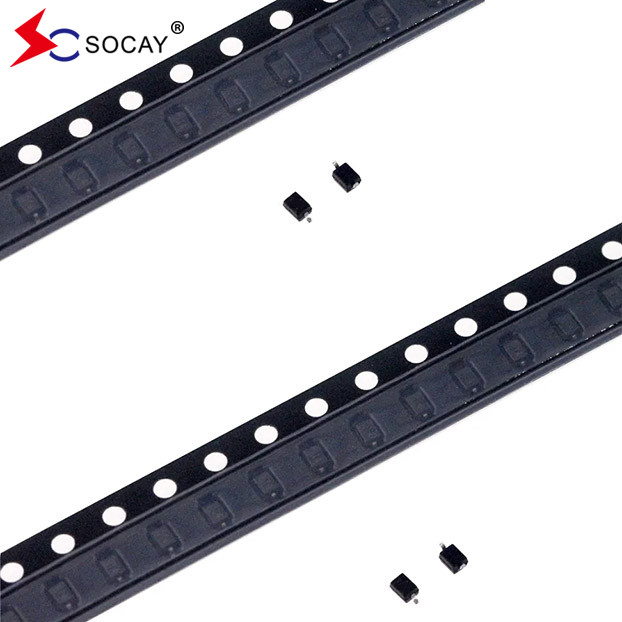

BZT52C2V4S ~ BZT52C75S	SOD-323	Лента и катушка 3000 шт. / 7 шт. катушка

BZT52C2V4S 200mW Электронные компоненты Диод Зеннер 2.4V BOM Сервис 2
