Главная страница /Продукция/Стабилитрон/Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD

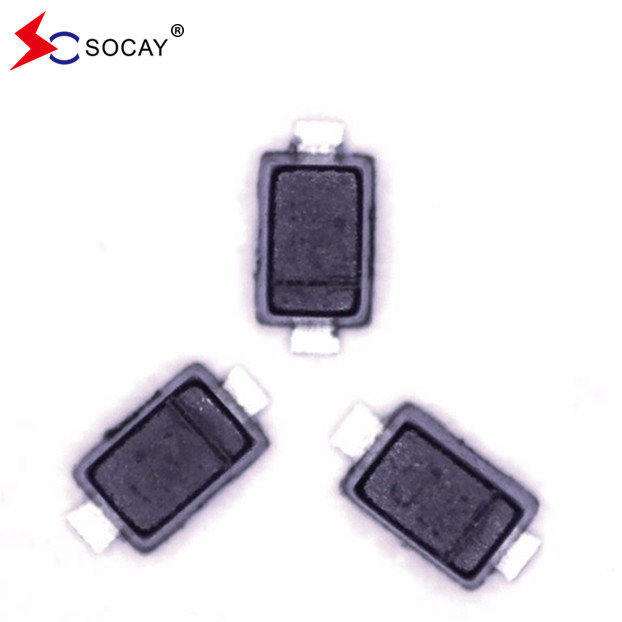

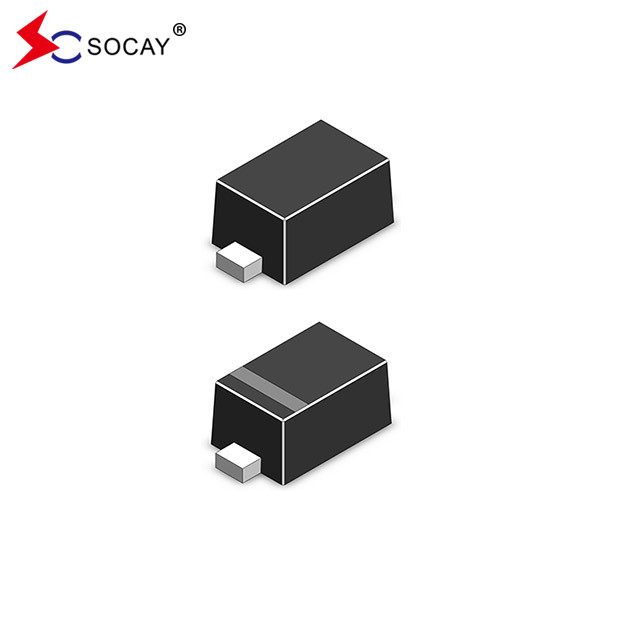

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD

8000pcs
MOQ
negotiable
цена
Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Стабилитрон
Тип упаковки продукта: SOD-523
PD: 200mw
VZ (Nom.): 2.4V
VZ (мин.): 2.2V
VZ (максимум): 2.6V
IZK: 1.0mA
Ir (максимум): 20 мкА
Выделить:

Диод Зенера мощностью 200 мВт

,

Диод Зенера BZX584C2V4

,

Диод рассеивания мощности 200 мВт
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: SOCAY
Сертификация: REACH,RoHS,ISO
Номер модели: BZX584C2V4
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD



Поверхностный диод Зенера DATASHEET:BZX584C2V4_BZX584C75V(SOD-523)_v2303.1.pdf





Характеристики диода Зенера на поверхности:

  • Контроль постоянного напряжения
  • Он имеет широкий диапазон напряжения 2.4V до 75V
  • Диод Зенера на поверхности - это пакет SOD-523 Thin SMD
  • Соответствие требованиям RoHS / Зеленые EMC
  • Матовая олова (Sn)
  • Катодная полоса / маркировка устройства

  • Ссылка на табличный список





Абсолютное максимальное значение диода Зенера на поверхности (TA=25°C):

Параметр Символ Стоимость Объекты
Распределение власти ПД 200 мВт
Температура соединения TJ 150 °C
Температура хранения TSTG -55 до +150 °C
Максимальный ток регулятора ИЗМ PD / VZ mA











Электрические характеристики диода Зенера на поверхности (TA=25°C):

Номер части VZ *1 ИЗТ ZZT @ IZT ZZK @ IZK ИЗК IR VR
  Nom. ((V) Min. ((V) Макс. ((V) (mA) Макс. (mA) Макс. ((μA) (V)
BZX584C2V4 2.4 2.2 2.6 5 100 600 1.0 50 1.0
BZX584C2V7 2.7 2.5 2.9 5 100 600 1.0 20 1.0
BZX584C3V0 3.0 2.8 3.2 5 95 600 1.0 10 1.0
BZX584C3V3 3.3 3.1 3.5 5 95 600 1.0 5 1.0
BZX584C3V6 3.6 3.4 3.8 5 90 600 1.0 5 1.0
BZX584C3V9 3.9 3.7 4.1 5 90 600 1.0 3 1.0
BZX584C4V3 4.3 4.0 4.6 5 90 600 1.0 3 1.0
BZX584C4V7 4.7 4.4 5.0 5 80 500 1.0 3 2.0
BZX584C5V1 5.1 4.8 5.4 5 60 480 1.0 2 2.0
BZX584C5V6 5.6 5.2 6.0 5 40 400 1.0 1 2.0
BZX584C6V2 6.2 5.8 6.6 5 10 150 0.5 3 4.0
BZX584C6V8 6.8 6.4 7.2 5 15 80 0.5 2 4.0
BZX584C7V5 7.5 7.0 7.9 5 15 80 0.5 1 5.0
BZX584C8V2 8.2 7.7 8.7 5 15 80 0.5 0.7 5.0
BZX584C9V1 9.1 8.5 9.6 5 15 100 0.5 0.5 6.0
BZX584C10V 10 9.4 10.6 5 20 150 1.0 0.2 7.0
BZX584C11V 11 10.4 11.6 5 20 150 1.0 0.1 8.0
BZX584C12V 12 11.4 12.7 5 25 150 1.0 0.1 8.0
BZX584C13V 13 12.4 14.1 5 30 170 1.0 0.1 8.0
BZX584C15V 15 13.8 15.6 5 30 200 1.0 0.1 10.5
BZX584C16V 16 15.3 17.1 5 40 200 1.0 0.1 11.2
BZX584C18V 18 16.8 19.1 5 45 225 1.0 0.1 12.6
BZX584C20V 20 18.8 21.2 5 55 225 1.0 0.1 14.0
BZX584C22V 22 20.8 23.3 5 55 250 1.0 0.1 15.4
BZX584C24V 24 22.8 25.6 5 70 250 1.0 0.1 16.8
BZX584C27V 27 25.1 28.9 2 80 300 0.5 0.1 18.9
BZX584C30V 30 28.0 32.0 2 80 300 0.5 0.1 21.0
BZX584C33V 33 31.0 35.0 2 80 325 0.5 0.1 23.1
BZX584C36V 36 34.0 38.0 2 90 350 0.5 0.1 25.2
BZX584C39V 39 37.0 41.0 2 130 350 0.5 0.1 27.3
BZX584C43V 43 40.0 46.0 2 100 700 1.0 0.1 32.0
BZX584C47V 47 44.65 49.35 2 170 1000 0.25 0.1 36.0
BZX584C51V 51 48.45 53.55 2 180 1300 0.25 0.1 39.0
BZX584C56V 56 53.2 58.8 2 200 1400 0.25 0.1 43.0
BZX584C62V 62 58.9 65.1 2 225 1400 0.25 0.1 47.0
BZX584C68V 68 64.6 71.4 2 240 1600 0.25 0.1 52.0
BZX584C75V 75 71.25 78.75 2 265 1700 0.25 0.1 56.0
* 1 ширина импульса = 10 мс.









Диаграмма диодного контура SOD-523 на поверхности:

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 0







SOD-523 Поверхностный диод Зенера Типические характеристики:

Фиг.1.Разбивка ЗенераХарактеристика

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 1



Рисунок 2. Разбивка ЗенераХарактеристики

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 2



Фиг.3. ТипичныйНапряжение вперед

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 3





Фиг.4. Влияние напряжения Зенера на импеданс Зенера

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 4





Фиг.5. Типичная емкость

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 5





Фиг.6. Типичный ток утечки

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 6





Фиг.7. Кривая снижения мощности

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 7









SOD-523 Поверхностный монтаж диода Зенера Размеры:

Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 8





SOD-523 Пакет Информация о заказе диодов Зенера:

Номер части Пакет компонентов Морская перевозка
BZX584C2V4~BZX584C75V SOD-523 Лента и катушка 8000 штук / 7 штук катушки



Диссипация мощности 200 мВт диод Зенера BZX584C2V4 SOD-523 тонкий пакет SMD 9
