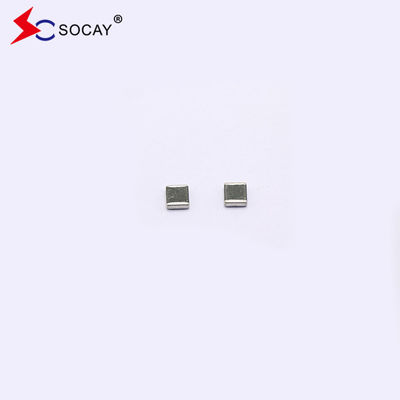

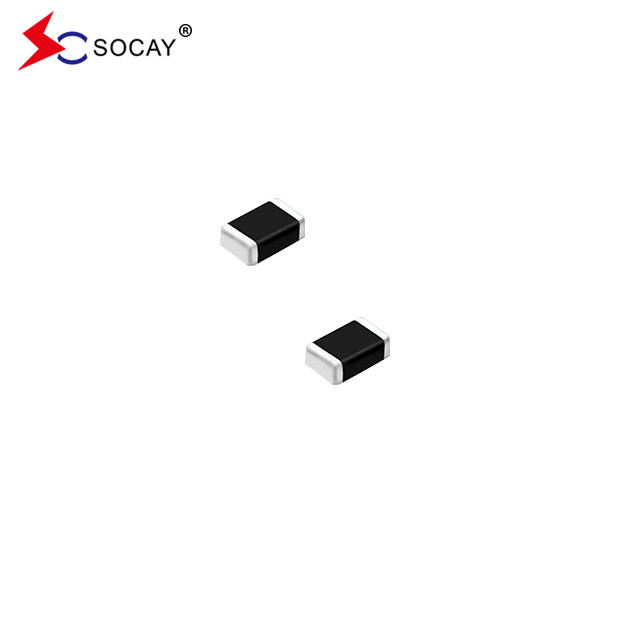

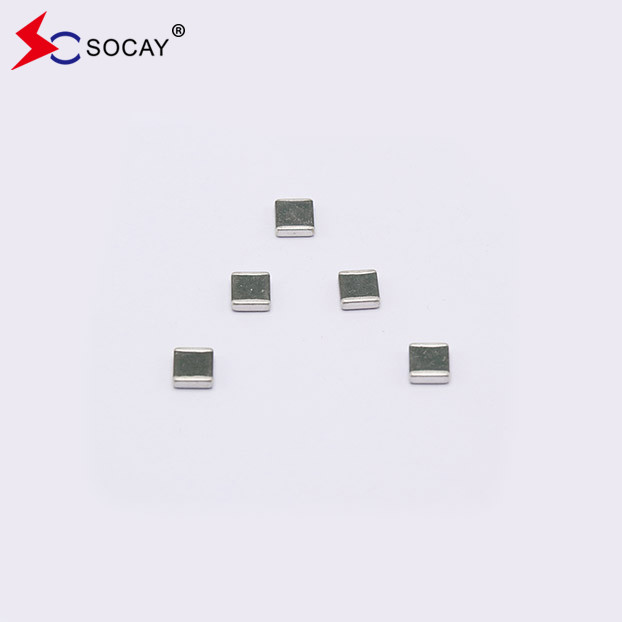

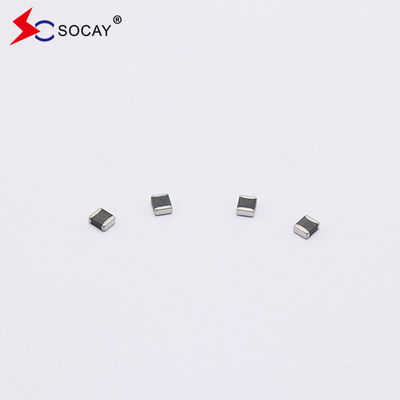

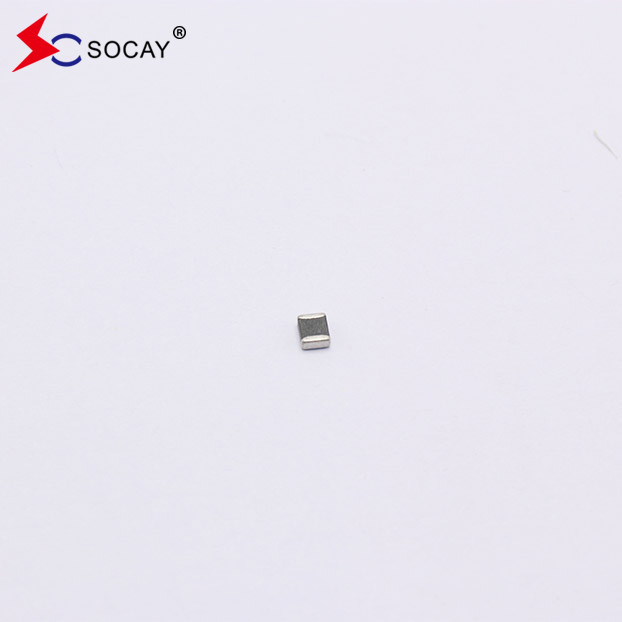

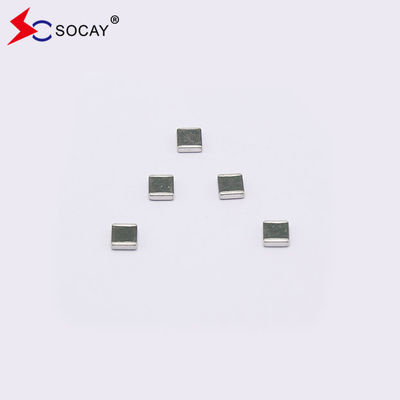

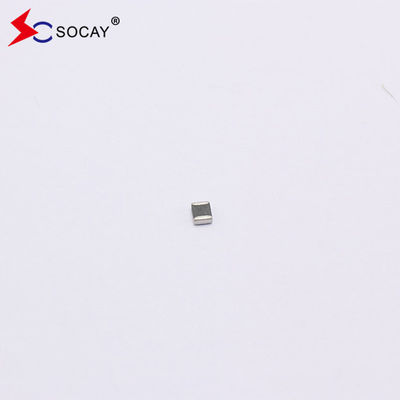

SOCAY многослойный чип-варистор SMD0402 Пакет SV0402E5R5G1B Max VDC 5.5V
Многослойный чип-варисторSV0402E5R5G1B_v89.1.pdf
Описание:
Многослойный чип-варистор SV0402E5R5G1B основан на многослойной технологии изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV0402E5R5G1B обычно применяется для защиты интегральных схем и других компонентов на уровне платы.
Электрические характеристики(25± 5°C):
| Символ |
Минимальная |
Типичный |
Максимальная |
Объекты |
| VDC |
— |
— |
5.5 |
V |
| ВВ |
7.6 |
— |
12 |
V |
| ВК |
— |
— |
25 |
V |
| КП |
— |
5 |
— |
pF |
VDC Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.
ВВ
Эквивалентно VB ¢отключительное напряжение ¢
VC ?? Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 1A.
CP ∆ емкость устройства, измеренная с отклонением нулевого вольта 1Vrms при 1MHz. pF ± 30%.
Конструкция и размеры многослойного чип-варистора:
| Размер ОВОС (ОВОС) |
0402
(1005)
|
| Символ |
Дюйма |
В миллиметрах |
| Л |
0.038±0.005 |
0.96±0.12 |
| W |
00,019±0.003 |
0.48±0.0.07 |
| T |
00,020±0.004 |
0.50±0.10 |
| В |
00,010±0.006 |
0.25±0.15 |
Общие технические данные:
| Операционная температура |
-40 ~ + 85oC |
|
| Температура хранения |
-40 ~ + 85oC |
|
| Время ответа |
< 1 нс |
|
| Сплавляемость |
245±5oC, 3±1сек |
|
| Устойчивость к промывке сварки |
260±5oC, 10±1сек |
|
| Состояние хранения упаковки |
Температура хранения |
5 ~ 40oC |
|
| |
Относительная влажность |
До 65% |
|
| |
Время хранения |
Максимально 12 месяцев |
|
Экологическая эффективность:
| Положение |
Спецификации |
Условия испытания |
|
| Уклонение влажность |
△VV/ VV≤ ± 10% |
90% RH, 40oC, рабочее напряжение, 1000 часов |
|
| Тепловой удар |
△VV/ VV≤ ± 10% |
-40°C до 85°C, 30-минутный цикл, 5 циклов |
|
| Напряжение на полную нагрузку |
△VV/ VV≤ ± 10% |
Рабочее напряжение, 85oC, 1000 ч. |
|
Количество продуктов в упаковке с лентой:
|
СИЗО ОВОС
(ЕАЭС)
|
0402
(1005)
|
| Стандартное количество упаковки (PCS / катушка) |
10,000 |
