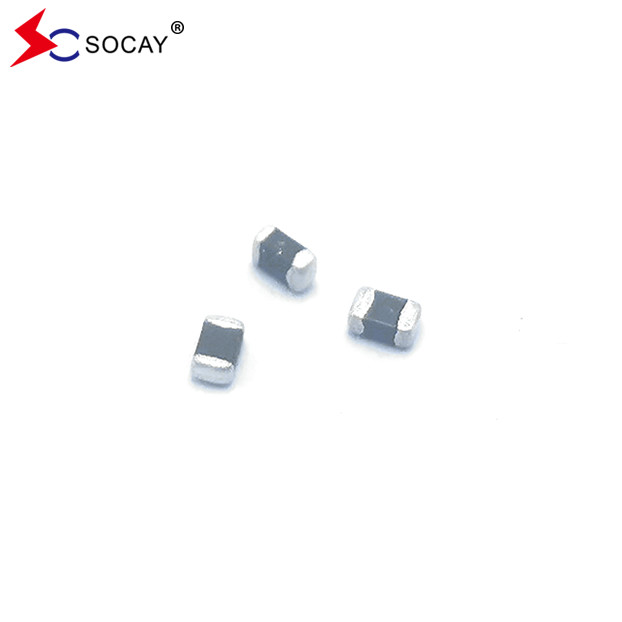

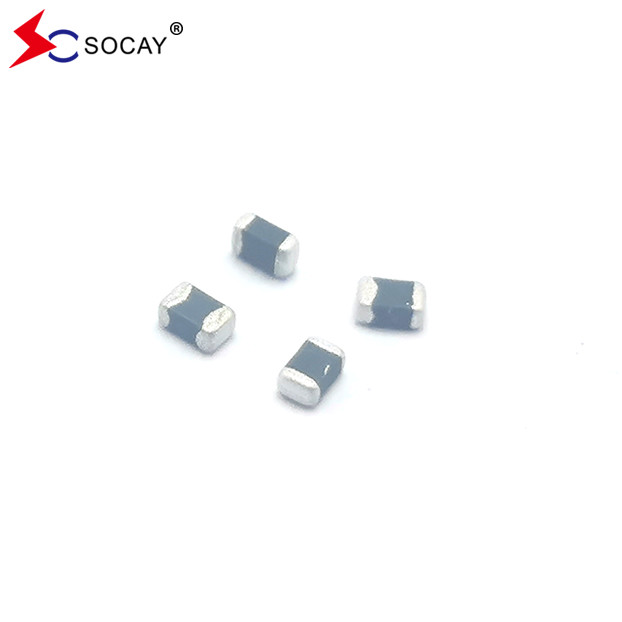

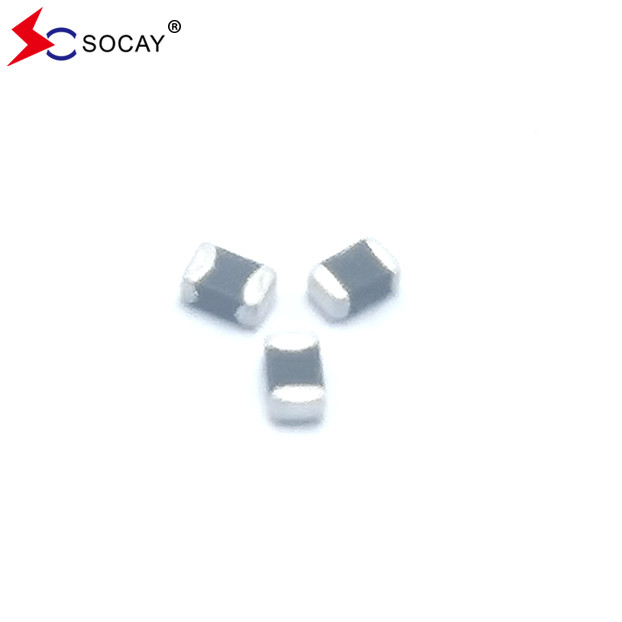

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A для защиты интегральных схем

4000pcs
MOQ
negotiable
цена
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A для защиты интегральных схем
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Разнослоистый варистор обломока
Пакет компонентов: SMD0805
Vdc (макс.): 9В
Vv (мин.): 10.8v
Vv (максимум): 16.2V
Vc (максимум): 35.6В
Имекс: 50А
Vrms (макс.): 6В
Выделить:

SMD 0805 Варисторы чипов

,

Чип-варисторы многослойные
Основная информация
Место происхождения: Шэньчжэнь Гуандун Китай
Фирменное наименование: SOCAY
Сертификация: REACH RoHS ISO
Номер модели: SV0805N9R0G0A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

SMD0805 Chip Varistor SV0805N9R0G0A Типично применяется для защиты интегральных схем

Чип-варистор DATASHEET:SV0805N9R0G0A_v2201.1.pdf


Описание:
Chip Varistor SV0805N9R0G0A основан на технологии многослойной изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV0805N9R0G0A обычно применяется для защиты интегральных схем и других компонентов на уровне платы.


Электрические характеристики варистора чипа (25± 5°C):

СимволМинимальнаяТипичныйМаксимальнаяОбъекты
VRMS——6V
VDC——9V
ВВ10.8—16.2V
ВК——35.6V
Имекс——50А.
Wmax——0.2J

VRMS - Максимальное переменное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA течения утечки.
VDC - Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.
VV - напряжение по устройству при 1mA постоянном токе.
Эквивалентно VB “отключительное напряжение”.
VC - Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 2A.
Imax - Максимальный пиковый ток, который может быть применен с волновой формой 8/20μs без отказа устройства.
Wmax - максимальная энергия, которая может рассеиваться с волной 10/1000μs без отказа устройства.



Характеристики варистора чипа:

  • прямоугольник, сериализация размеров для гибридных интегральных схем или компонентов для установки на поверхности печатных схем
  • Существует множество материалов для вывода боковых электродов, особенно подходящих для технологии поверхностного монтажа для сварки и устойчивости к тепловой сварке строгих требований
  • Быстрая реакция (< 1 нс)
  • Низкий ток утечки, низкое напряжение зажима
  • Подходит для обратного потока, волновой сварки и ручной сварки горячим воздухом



Приложения для чип-варисторов:

  • Приложение для материнской платы, ноутбука, сотового телефона, PDA, портативного устройства, DSC, DV, сканера, и Set-Top Box... и т.д.
  • Подходит для нажатия кнопки, линии питания и низкой частоты однолинейной перенапряженной защиты.




Конструкция и размеры варистора чипа:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A для защиты интегральных схем 0

Размер ОВОС (ОВОС)Длина (L)Ширина (W)Толщина (T)
 ДюймаВ миллиметрахДюймаВ миллиметрахДюймаВ миллиметрах
0805 (2012)0.079±0.00820,00±0.2000,049±0.0081.25±0.200.055 Макс1.40 Макс



ИК-солейка с варистором чипа:

Быстрое нагревание, частичное нагревание или быстрое охлаждение могут легко вызвать дефект компонента.ИК-полейка имеет самые высокие урожаи из-за контролируемых скоростей нагрева и времени сварки жидкостиУбедитесь, что элемент не подвергается тепловому градиенту более 4 градусов в секунду. 2 градуса в секунду - идеальный градиент.предварительное нагревание до 100 градусов от пиковой температуры сварки необходимо для минимизации теплового шока.




Чип Варистор Энвиронпсихическое&Испытания надежности:

ХарактеристикаМетод испытания и описание
Хранение при высокой температуреОбразец подвергают температуре 125±2°C в течение 1000±2 часов в термостатической ванне без нагрузки, а затем хранят при комнатной температуре и влажности в течение 1-2 часов.Изменение напряжения варистора должно быть в пределах 10%.
Цикл температурыТемпературный цикл указанной температуры повторяется пять раз, а затем хранится при комнатной температуре и влажности в течение двух часов.Изменение напряжения варистора должно быть в пределах 10%, а механическое повреждение исследуется..ШагТемператураПериод
  1-40±3°С30 мин±3
  2Температура в помещении1-2 часа
  3125±2°C30 мин±3
  4Температура в помещении1-2 часа
Нагрузка при высокой температуреПосле непрерывного применения максимально допустимого напряжения при температуре 85°С в течение 1000 часов образец хранится при комнатной температуре и влажности в течение одного или нескольких часов,изменение напряжения варистора должно быть в пределах 10%;.

Нагрузка на влажное тепло/

Нагрузка на влажность

Образец следует подвергать температуре 40°C,90-95% RH и максимально допустимому напряжению в течение 1000 часов, затем хранить при комнатной температуре и влажности в течение одного или двух часов.Изменение напряжения варистора должно быть в пределах 10%.
Хранение при низкой температуреОбразец подвергают температуре -40 °C без нагрузки в течение 1000 часов, а затем хранят при комнатной температуре в течение 1-2 часов.





Количество продуктов в упаковке с лентой:

СИЗО ОВОС(ЕАЭС)

0805

2012 год

Стандартное количество упаковки (PCS / катушка)4,000


Содержимое коробки:
Серия 0805: 6 барабанов / внутренняя коробка




Маркировка и маркировка:
Бумажная этикетка должна быть наклеена на видимую сторону катушки, а информация указывает правую сторону.











SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A для защиты интегральных схем 1
