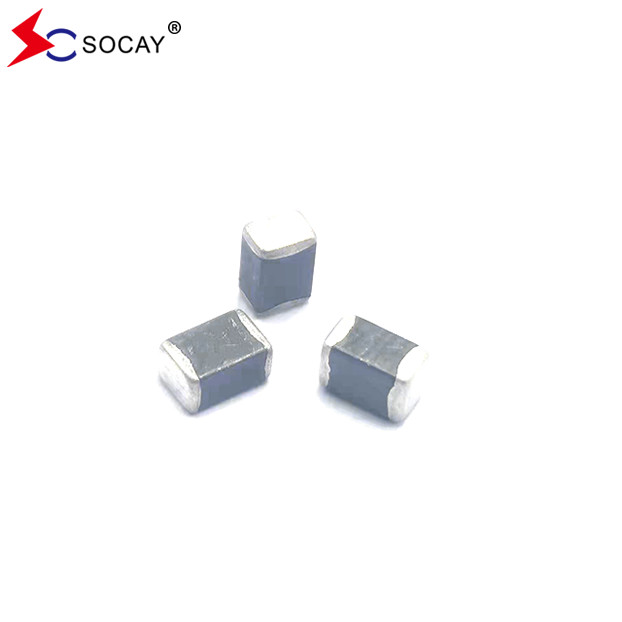

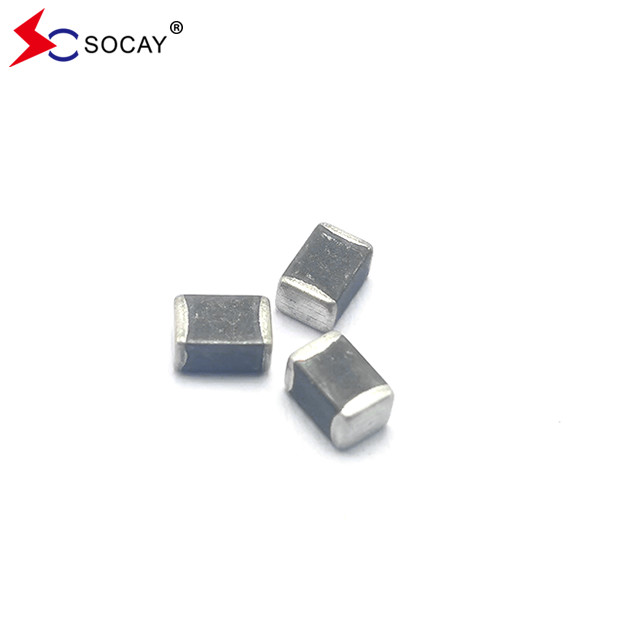

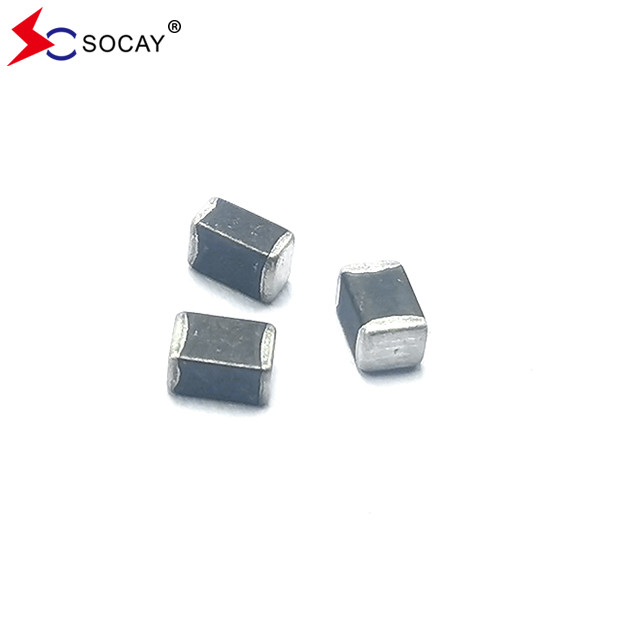

Оригинальный завод SOCAY многослойный чип-варистор SV1812H471G0A 1812 серия 385VDC
Многослойный чип-варистор DATASHEET:SV1812H471G0A_v209.1.pdf
Описание:
Многослойный чип-варистор SV1812H471G0A основан на многослойной технологии изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV1812H471G0A обычно применяется для защиты интегральных схем и других компонентов на уровне платы. Он может работать в более широком диапазоне температур, чем диоды Зенера.
Классификация:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Ток:1A ~ 15KA
Чем меньше размер, тем ниже цена.
Чем меньше пропускная способность, тем больше размер,
Чем выше пропускная способность, тем дороже,
Чем выше напряжение, тем толще трубка.
Время ответа ≤ 10 НС
Многослойный чип-варисторЭлектрические характеристики (25±5°C):
| Символ |
Минимальная |
Типичный |
Максимальная |
Объекты |
| VRMS |
— |
— |
300 |
V |
| VDC |
— |
— |
385 |
V |
| ВВ |
423 |
— |
517 |
V |
| ВК |
— |
— |
810 |
V |
| Имекс |
— |
— |
400 |
А. |
| Wmax |
— |
— |
2.3 |
J |
VRMS - Максимальное переменное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA течения утечки.
VDC - Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.
VV - напряжение по устройству при 1mA постоянном токе.
Эквивалентно VB отключительное напряжение.
VC - Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 10A.
Imax - Максимальный пиковый ток, который может быть применен с волновой формой 8/20μs без отказа устройства.
Многослойный чип-варисторВИнструкция и размеры:
| Размер ОВОС (ОВОС) |
Длина (L) |
Ширина (W) |
Толщина (T) |
| |
Дюйма |
В миллиметрах |
Дюйма |
В миллиметрах |
Дюйма |
В миллиметрах |
| 1812 (4532) |
0.177±0.016 |
4.50±0.40 |
0.126±0.012 |
3.20±0.30 |
0.134 Макс |
3.40 Макс |
Общие технические данные:
| Операционная температура |
-55~125°C |
| Температура хранения |
-55 ~ 150°C |
| Время ответа |
< 1 нс |
| Сплавляемость |
245±5°C, 3±1сек |
| Устойчивость к выщелачиванию сварки |
260±5°C, 10±1сек |
Рекомендации по сварке:
Количество продуктов в упаковке с лентой:
| СИЗО ОВОС(ЕАЭС) |
1812
(4532)
|
| Стандартное количество упаковки (PCS / катушка) |
1,000 |
Применение
Защита питания, коммутаторы, POS-машины, молниезащитники, здания интеркомы, системы мониторинга, парковочные карты, системы передачи, приборы, счетчики, коммуникационные продукты,Контрольные панели.
Мы являемся производителем и поставщиком с более чем 20-летним опытом пассивных компонентов, как ниже
1- ESD
2- Диоды TVS
3- PPTC перезагружаемый предохранитель
4- Газоразрядная труба
5- NTC темистор
6-варистор и т.д.
