Главная страница /Продукция/Разнослоистый варистор обломока/1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы

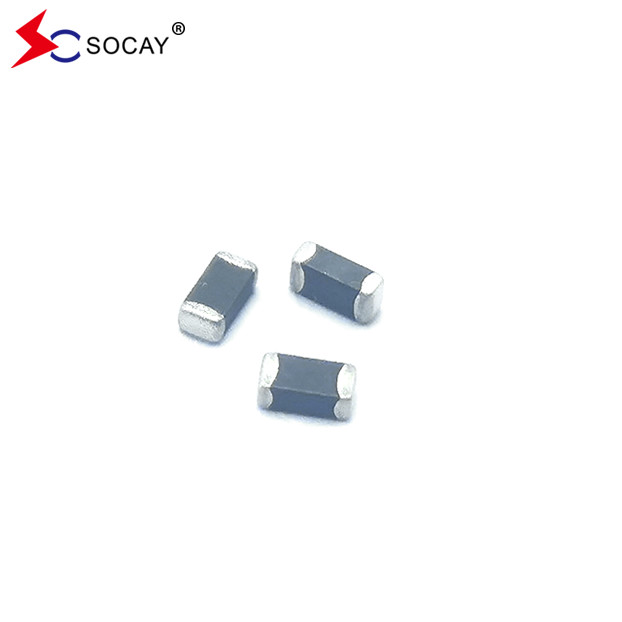

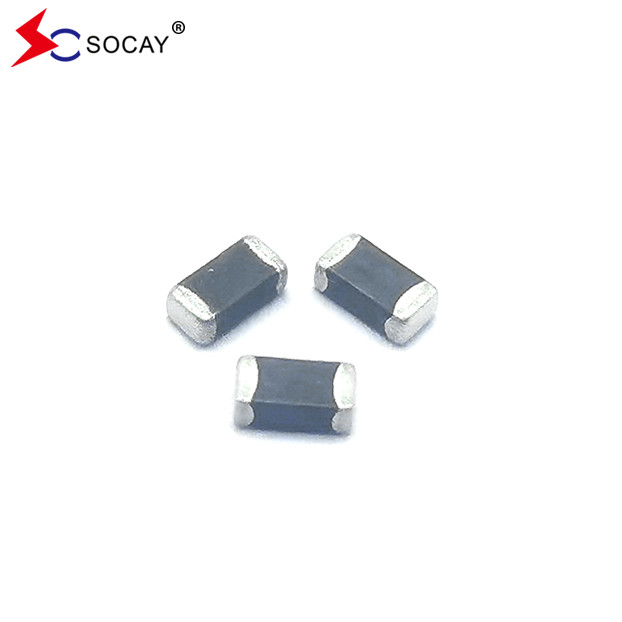

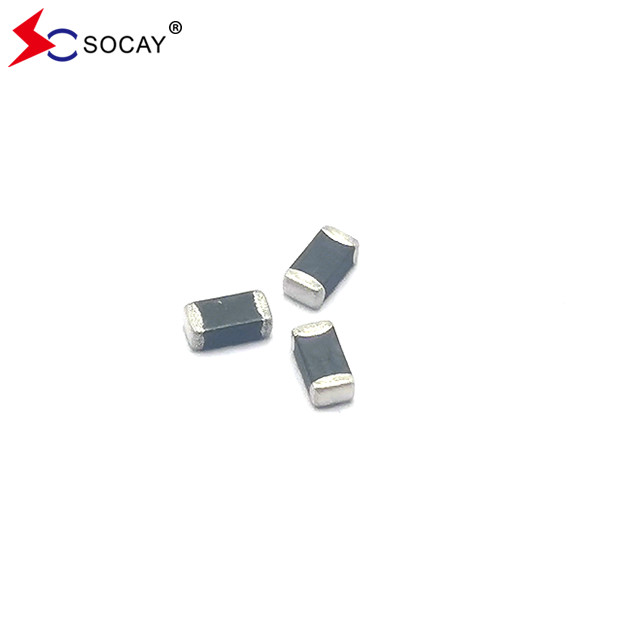

1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы

3000 шт.
MOQ
negotiable
цена
1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Разнослоистый варистор обломока
Пакет компонентов: SMD1206
Максимальное постоянное рабочее напряжение: 22V
Vv (мин.): 26.4V
Vv (максимум): 33V
Максимальный пиковый ток через варистор: 72 В
Максимальное пиковое течение: 100А
Максимальное рабочее напряжение переменного тока: 17V
Выделить:

1206 Многослойный чип-варистор

,

Ноутбук многослойный чип-варистор
Основная информация
Место происхождения: Шэньчжэнь Гуандун Китай
Фирменное наименование: SOCAY
Сертификация: REACH RoHS ISO
Номер модели: SV1206N220G0A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

1206 Многослойный чип-варистор SV1206N220G0A Применение для материнской платы, ноутбук


Многослойный чип-варисторDATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSV1206N220G0A_v209.1.pdf


Описание:
Многослойный чип-варистор SV1206N220G0A основан на многослойной технологии изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV1206N220G0A обычно применяется для защиты интегральных схем и других компонентов на уровне платы.


Многослойный чип-варисторЭлектрические характеристики (25±5°C):

Символ Минимальная Типичный Максимальная Объекты
VRMS — — 17 V
VDC — — 22 V
ВВ 26.4 — 33 V
ВК — — 72 V
Имекс — — 100 А.
Wmax — — 0.5 W

VRMS - Максимальное переменное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA течения утечки.

VDC - Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.

VV - напряжение по устройству при 1mA постоянном токе.

Эквивалентно VB “отключительное напряжение”.

VC - максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 5A.

Imax - Максимальный пиковый ток, который может быть применен с волновой формой 8/20μs без отказа устройства.

Wmax - максимальная энергия, которая может рассеиваться с волной 10/1000μs без отказа устройства.







Многослойный чип-варисторОсобенности:

  • прямоугольник, сериализация размеров для гибридных интегральных схем или компонентов для установки на поверхности печатных схем
  • Существует множество материалов для вывода боковых электродов, особенно подходящих для технологии поверхностного монтажа для сварки и устойчивости к тепловой сварке строгих требований
  • Быстрая реакция (< 1 нс)
  • Низкий ток утечки, низкое напряжение зажима
  • Подходит для обратного потока, волновой сварки и ручной сварки горячим воздухом



Многослойный чип-варисторПрименение:

  • Приложение для материнской платы, ноутбука, сотового телефона, PDA, портативного устройства, DSC, DV, сканера, и Set-Top Box... и т.д.
  • Подходит для нажатия кнопки, линии питания и низкой частоты однолинейной перенапряженной защиты.




Многослойный чип-варистор Конструкция и размеры:
1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы 0

Размер ОВОС (ОВОС) Длина (L) Ширина (W) Толщина (T)
  Дюйма В миллиметрах Дюйма В миллиметрах Дюйма В миллиметрах
1206 (3216) 0.126±0.012 3.20±0.30 0.063±0.012 1.60±0.30 0.071 Макс 1.80 Макс









Многослойный чип-варистор ИК-сольдование:



Быстрое нагревание, частичное нагревание или быстрое охлаждение могут легко вызвать дефект компонента.ИК-полейка имеет самые высокие урожаи из-за контролируемых скоростей нагрева и времени сварки жидкостиУбедитесь, что элемент не подвергается тепловому градиенту более 4 градусов в секунду. 2 градуса в секунду - идеальный градиент.предварительное нагревание до 100 градусов от пиковой температуры сварки необходимо для минимизации теплового шока.








Рекомендации по сварке:

1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы 1

  • Предварительная нагревка
    • Предполагается, что скорость повышения температуры составляет 2 ~ 4 °C / s
    • Время предварительного нагрева должно быть от 60 до 120 секунд.
  • Нагрев
    • Будьте осторожны с резким повышением температуры, так как это может ухудшить способность сварки.
    • Установите температуру пела в диапазоне от 215 до 225 °C.
  • Охлаждение
    • Будьте осторожны с медленным охлаждением, так как это может привести к сдвигу положения компонента.







Многослойный чип-варистор Экологические&Испытания надежности:

Характеристика Метод испытания и описание
Хранение при высокой температуре Образец подвергают температуре 125±2°C в течение 1000±2 часов в термостатической ванне без нагрузки, а затем хранят при комнатной температуре и влажности в течение 1-2 часов.Изменение напряжения варистора должно быть в пределах 10%.
Цикл температуры Температурный цикл указанной температуры повторяется пять раз, а затем хранится при комнатной температуре и влажности в течение двух часов.Изменение напряжения варистора должно быть в пределах 10%, а механическое повреждение исследуется.. Шаг Температура Период
    1 -40±3°С 30 мин±3
    2 Температура в помещении 1-2 часа
    3 125±2°C 30 мин±3
    4 Температура в помещении 1-2 часа
Нагрузка при высокой температуре После непрерывного применения максимально допустимого напряжения при температуре 85°С в течение 1000 часов образец хранится при комнатной температуре и влажности в течение одного или нескольких часов,изменение напряжения варистора должно быть в пределах 10%;.

Нагрузка на влажное тепло/

Нагрузка на влажность

 Образец следует подвергать температуре 40°C,90-95% RH и максимально допустимому напряжению в течение 1000 часов, затем хранить при комнатной температуре и влажности в течение одного или двух часов.Изменение напряжения варистора должно быть в пределах 10%.
Хранение при низкой температуре Образец подвергают температуре -40 °C без нагрузки в течение 1000 часов, а затем хранят при комнатной температуре в течение 1-2 часов.





Количество продуктов в упаковке с лентой:

СИЗО ОВОС(ЕАЭС)

1206

(3216)
Стандартное количество упаковки (PCS / катушка) 3,000





1206 Многослойный чип-варистор SV1206N220G0A для ноутбуков материнской платы 2

тег:

Варистор с керамическими чипами

Поверхностный варистор держателя

Варистор окиси цинка
