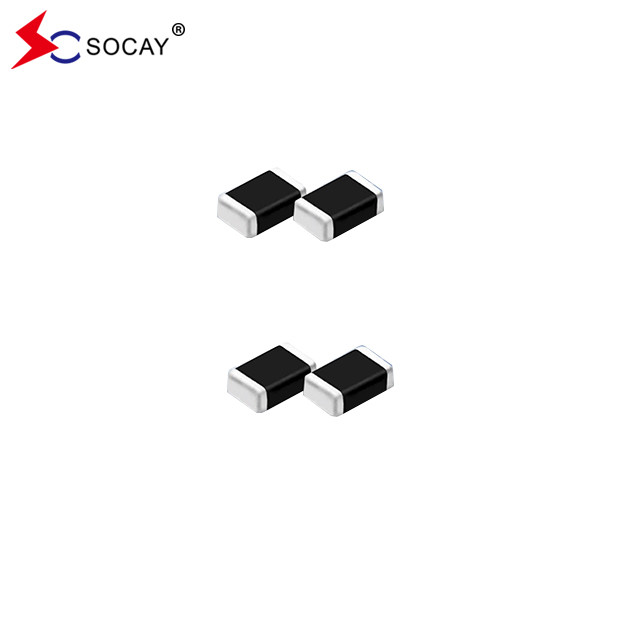

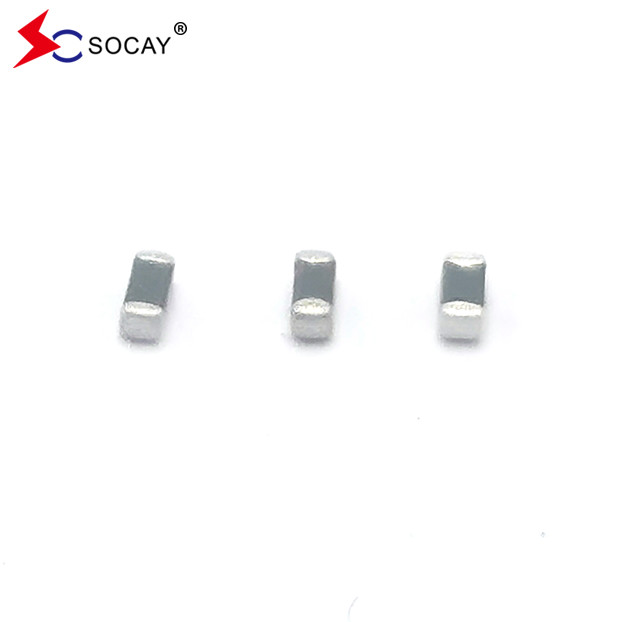

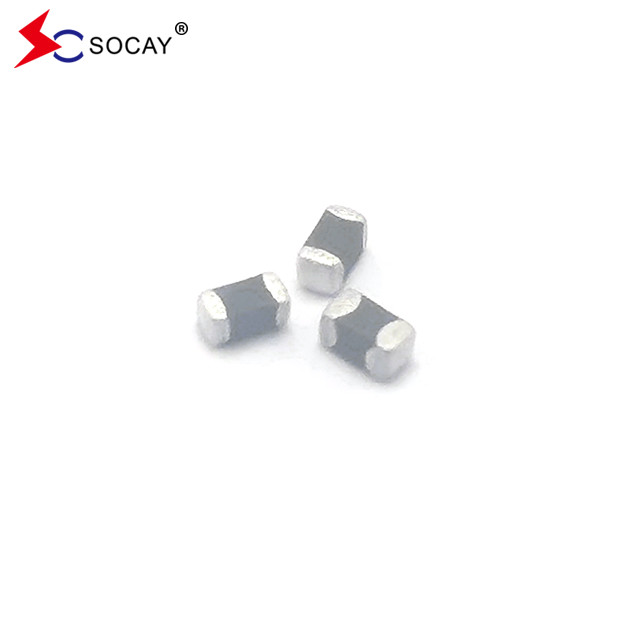

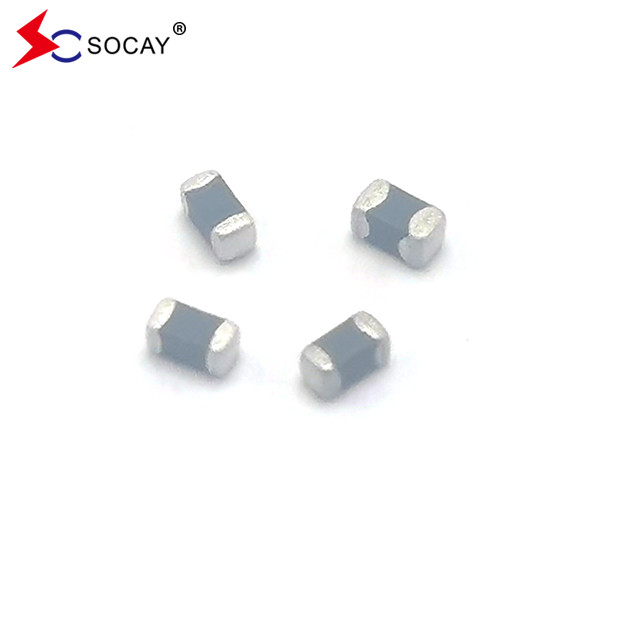

0603 Варистор поверхностного монтажа SV0603N300G0A Отличный низкий и стабильный ток утечки
Поверхностный варистор DATASHEET:SV0603N300G0A_v89.1.pdf
Описание:
Варистор на поверхности SV0603N300G0A основан на технологии многослойной изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV0603N300G0A обычно применяется для защиты интегральных схем и других компонентов на уровне платы. Он может работать в более широком диапазоне температур, чем диоды Зенера.
Эквивалентные схемы варистора на поверхности:
Электрические характеристики(25± 5°C):
| Символ |
Минимальная |
Типичный |
Максимальная |
Объекты |
| VRMS |
— |
— |
25 |
V |
| VDC |
— |
— |
30 |
V |
| ВВ |
36 |
— |
45 |
V |
| ВК |
— |
— |
99 |
V |
| Имекс |
— |
— |
30 |
А. |
| Wmax |
— |
— |
0.1 |
J |
VRMS - Максимальное переменное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA течения утечки.
VDC - Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.
VV - напряжение по устройству при 1mA постоянном токе.
Эквивалентно VB отключительное напряжение.
VC - Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 1A.
Imax - Максимальный пиковый ток, который может быть применен с волновой формой 8/20μs без отказа устройства.
Wmax - максимальная энергия, которая может рассеиваться с волной 10/1000μs без отказа устройства.
Поверхностный варистор:
- Керамический чип на основе оксида цинка типа SMD
- Безсвинцовое завершение покрытия при наличии хороших характеристик сварной способности
- Изоляторная оболочка поддерживает отличный низкий и стабильный ток утечки
- Время быстрого ответа (<1ns)
- Низкое напряжение зажима
- Высокая способность транзиторного тока
- Соответствует стандарту IEC 61000-4-2
- Компактный размер для ОВОС 0603
|
Приложения для варисторов на поверхности:
- Приложение для материнской платы, ноутбука, сотового телефона, PDA, портативного устройства, DSC, DV, сканера, и Set-Top Box... и т.д.
- Подходит для нажатия кнопки, линии питания и низкой частоты однолинейной перенапряженной защиты.
|
Конструкция и размеры варистора поверхности:
| Размер ОВОС (ОВОС) |
0603
(1608)
|
| Символ |
Дюйма |
В миллиметрах |
| Л |
0.063±0.006 |
1.60±0.15 |
| W |
0.031±0.004 |
00,80±0.10 |
| T |
0.031±0.008 |
00,80±0.20 |
| В |
0.012±0.008 |
0.30±0.20 |
|
Осторожность при обращении с субстратом:
Не превышайте предел изгиба доски после сварки изделия. (справочные примеры)
- Место установки должно быть как можно дальше от места, которое находится близко к линии разрыва доски или на линии больших отверстий доски.
- При монтаже другого компонента не надо слишком сильно изгибать доску. При необходимости используйте запасной шприц (подпорный шприц), чтобы не допустить чрезмерного изгиба.
- Не ломайте доску вручную. Рекомендуем использовать для этого машину или гиг.
|
Параметры сварки варисторов на поверхности:
| Состояние обратного потока |
Сборка без Pb |
|
| Предварительная нагревка |
- Температура Min (T)s ((min)) |
+150°С |
|
| |
- Максимальная температура (T)s ((max)) |
+200°С |
|
| |
- Время (минут до максимума) (T)S) |
60 -180 секунд |
|
| Средняя скорость роста (Liquidus Temp T)Л) до пика |
3°C/секунду Макс |
|
| TS (max)до TЛ- Уровень повышения |
3°C/секунду Макс |
|
| Возобновление |
- Температура (T)Л(Ликвидус) |
+217°C |
|
| |
|
|
|
| |
|
|
|
| |
- Время (минут до максимума) (TЛ) |
60 - 150 секунд |
|
| Пиковая температура (T)П) |
260 +0/-5°C |
| Время в пределах 5°C от фактической пиковой температуры (T)П) |
20-40 секунд |
|
| Уровень снижения |
6°C/секунда Макс |
|
| Время до максимума температуры 25°C (T)П) |
Максимально 8 минут |
|
Размер многослойной варисторной ленты:
|
Размер ВОС
(ЕИАЖ)
|
0603
(1608)
|
| Символ |
Дюйма |
В миллиметрах |
| А. |
0.315±0.012 |
80,00±0.30 |
| В. |
0.138±0.002 |
3.50±0.05 |
| В |
0.069±0.002 |
1.75±0.10 |
| D0 |
0.061±0.002 |
1.55±0.05 |
| P0 |
0.157±0.004 |
40,00±0.10 |
| P1 |
0.079±0.002 |
40,00±0.10 |
| P2 |
0.079±0.002 |
20,00±0.05 |
| W |
0.041±0.006 |
10,05±0.15 |
| Л |
0.075±0.006 |
1.90±0.15 |
| T |
0.037±0.002 |
0.95±0.05 |
Количество продуктов в упаковке с лентой:
|
СИЗО ОВОС
(ЕАЭС)
|
0603
(1608)
|
| Стандартное количество упаковки (PCS / катушка) |
4,000 |
