Name: 18VDC многослойные чип-варисторы с поверхностной установкой SV0402E180G2B SMD без свинца
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.8 (105 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Имя: Разнослоистый варистор обломока

Пакет: SMD0402

Vdc (макс.): 18В

Vv (мин.): 46V

Vv (максимум): 60 В

Vc (максимум): 110 В

Имекс: 1А

Cp (тип.): 1ПФ

Выделить:

18VDC многослойный чип-варистор

Многослойный чип-варистор без свинца

Варисторы на поверхности 18VDC

Основная информация

Место происхождения: Шэньчжэнь Гуандун Китай

Фирменное наименование: SOCAY

Сертификация: REACH RoHS ISO

Номер модели: SV0402E180G2B

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

Галерея

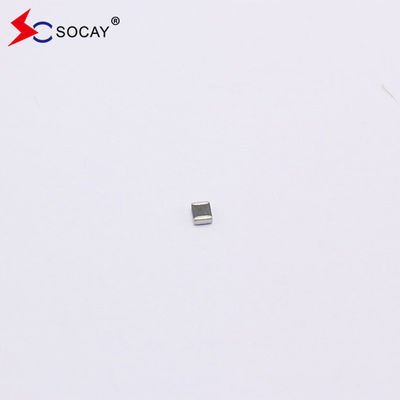

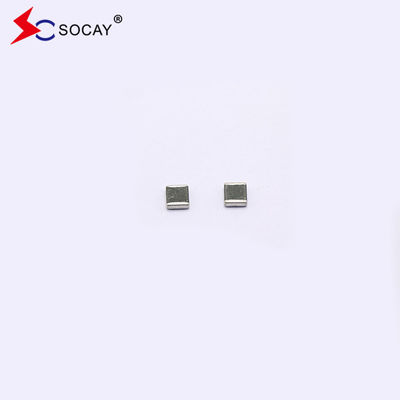

18VDC многослойные чип-варисторы с поверхностной установкой SV0402E180G2B SMD без свинца

Характер продукции

18VDC многослойный варистор SV0402E180G2B, установленный на поверхности, время быстрого ответа SMD (< 1 нс)

Многослойный варистор DATASHEET:SV0402E180G2B_v89.1.pdf

Описание:

Многослойный варистор SV0402E180G2B основан на многослойной технологии изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV0402E9R0G0B обычно применяется для защиты интегральных схем и других компонентов на уровне платы.

Эквивалентные схемы:

18VDC многослойные чип-варисторы с поверхностной установкой SV0402E180G2B SMD без свинца 0

Электрические характеристики(25± 5°C):

Символ	Минимальная	Типичный	Максимальная	Объекты
VDC	—	—	9	V
ВВ	11	—	17	V
ВК	—	—	35	V
КП	—	5	—	pF

VDC Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.

ВВ

Эквивалентно VB ¢отключительное напряжение ¢

VC ?? Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 1A.

CP ∆ емкость устройства, измеренная с отклонением нулевого вольта 1Vrms при 1MHz. pF ± 30%.

Многослойный варистор

u Тип без свинца

u керамический чип типа SMD на основе оксида цинка

u Изолятор над покрытием поддерживает отличный низкий и стабильный ток утечки

u Окончание пластинки обеспечивает хорошие характеристики сварки

u Время быстрого ответа (<1ns)

u Низкое напряжение зажима

u Соответствие стандарту IEC61000-4-2

u Низкая емкость может соответствовать защите от одновременного напряжения высокой скорости

Многослойные варисторы:

u Приложения для продуктов с низкой емкостью для высокоскоростных линий сигналов, таких как HDMI, DVI, USB, IEEE 1394 порт и т.д.

u Применение продуктов с нормальной емкостью для порта ввода/вывода (RS232, USB, PS2, VGA, Audio) на материнской плате и ноутбуке, на установках, MP3-плеерах, DVD-плеерах и системах стыковки и т.д.

Конструкция и размеры многослойного варистора:

Размер ОВОС (ОВОС)	0402 (1005)
Символ	Дюйма	В миллиметрах
Л	0.038±0.005	0.96±0.12
W	00,019±0.003	0.48±0.0.07
T	00,020±0.004	0.50±0.10
В	00,010±0.006	0.25±0.15

Общие технические данные:

Операционная температура		-40 ~ + 85oC
Температура хранения		-40 ~ + 85oC
Время ответа		< 1 нс
Сплавляемость		245±5oC, 3±1сек
Устойчивость к промывке сварки		260±5oC, 10±1сек
Состояние хранения упаковки	Температура хранения	5 ~ 40oC
	Относительная влажность	До 65%
	Время хранения	Максимально 12 месяцев

Экологическая производительность многослойного варистора:

Положение	Спецификации	Условия испытания
Уклонение влажность	△V_V/ V_V≤ ± 10%	90% RH, 40oC, рабочее напряжение, 1000 часов
Тепловой удар	△V_V/ V_V≤ ± 10%	-40°C до 85°C, 30-минутный цикл, 5 циклов
Напряжение на полную нагрузку	△V_V/ V_V≤ ± 10%	Рабочее напряжение, 85oC, 1000 ч.

Размер многослойной варисторной ленты:

Размер ВОС (ЕИАЖ)	0402 (1005)
Символ	Дюйма	В миллиметрах
А.	0.315±0.012	80,00±0.30
В.	0.138±0.002	3.50±0.05
В	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	40,00±0.10
P1	0.079±0.002	20,00±0.05
P2	0.079±0.002	20,00±0.05
W	0.023±0.001	0.59±0.03
Л	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Количество продуктов в упаковке с лентой:

СИЗО ОВОС

(ЕАЭС)

0402

(1005)

Стандартное количество упаковки (PCS / катушка)

10,000

18VDC многослойные чип-варисторы с поверхностной установкой SV0402E180G2B SMD без свинца 3
