Главная страница /Продукция/Разнослоистый варистор обломока/SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока

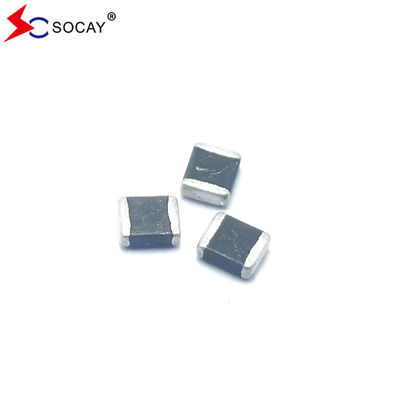

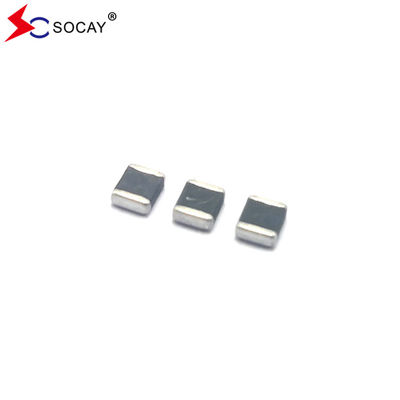

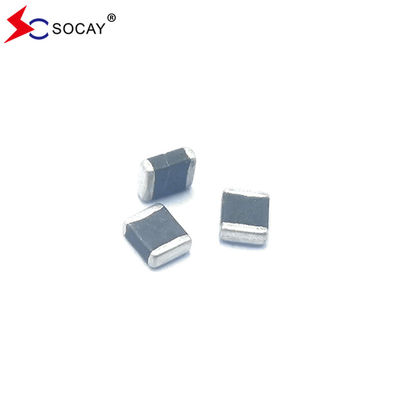

SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока

3000 шт.
MOQ
negotiable
цена
SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
компонентное имя: Разнослоистый варистор обломока
Пакет компонентов: SMD1210
Максимальное постоянное рабочее напряжение: 47в
Vv (мин.): 56.4В
Vv (максимум): 70.5В
Максимальный пиковый ток через варистор: 155 В
Максимальное пиковое течение: 250A
Wмакс.: 0.8J
Выделить:

SMD 1210 многослойный чип-варистор

,

Многослойный чип-варистор 47 В постоянного тока

,

Многослойный варистор оксида цинка
Основная информация
Место происхождения: Шэньчжэнь Гуандун Китай
Фирменное наименование: SOCAY
Сертификация: REACH RoHS ISO
Номер модели: SV1210N470G0A
Документ: Брошюра продукта PDF
Оплата и доставка Условия
Время доставки: 5-8 рабочих дней
Характер продукции

1210 Тип SMD Варистор оксида цинка SV1210N470G0A SOCAY Оригинальное изготовление


SMD варистор оксида цинкаDATASHEET: DATASHEET: DATASHEET: DATASHEET: DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASHEET DATASSV1210N470G0A_v209.1.pdf


Описание:
SMD Zinc Oxide Varistor SV1210N470G0A основан на технологии многослойной изготовления.включая те, которые указаны в IEC 61000-4-2 или других стандартах, используемых для электромагнитного соответствия (ЭМП)SV1210N470G0A обычно применяется для защиты интегральных схем и других компонентов на уровне платы. Он может работать в более широком диапазоне температур, чем диоды Зенера.


SMD варистор оксида цинкаЭлектрические характеристики (25±5°C):

Символ Минимальная Типичный Максимальная Объекты
VRMS — — 37 V
VDC — — 47 V
ВВ 56.4 — 70.5 V
ВК — — 155 V
Имекс — — 250 А.
Wmax — — 0.8 J

VRMS -SMD варистор оксида цинкаМаксимальное переменное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.

VDC - Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.

VV - напряжение по устройству при 1mA постоянном токе.

Эквивалентно VB “отключительное напряжение”.

VC - максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 5A.

Imax - Максимальный пиковый ток, который может быть применен с волновой формой 8/20μs без отказа устройства.

Wmax - максимальная энергия, которая может рассеиваться с волной 10/1000μs без отказа устройства.







SMD варистор оксида цинкаFПримечания:

  • прямоугольник, сериализация размеров для гибридных интегральных схем или компонентов для установки на поверхности печатных схем
  • Существует множество материалов для вывода боковых электродов, особенно подходящих для технологии поверхностного монтажа для сварки и устойчивости к тепловой сварке строгих требований
  • Быстрая реакция (< 1 нс)
  • Низкий ток утечки, низкое напряжение зажима
  • Подходит для обратного потока, волновой сварки и ручной сварки горячим воздухом



SMD варистор оксида цинкаА.Приложения:

  • Приложение для материнской платы, ноутбука, сотового телефона, PDA, портативного устройства, DSC, DV, сканера, и Set-Top Box... и т.д.
  • Подходит для нажатия кнопки, линии питания и низкой частоты однолинейной перенапряженной защиты.




SMD варистор оксида цинкаВИнструкция и размеры:
SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока 0

Размер ОВОС (ОВОС) Длина (L) Ширина (W) Толщина (T)
  Дюйма В миллиметрах Дюйма В миллиметрах Дюйма В миллиметрах
1210 (3225) 0.126±0.012 3.20±0.30 00,098±0.012 2.50±0.30 0.098 Макс 2.50 Макс





Общие технические данные:

Операционная температура -55~125°C
Температура хранения -55 ~ 150°C
Время ответа < 1 нс
Сплавляемость 245±5°C, 3±1сек
Устойчивость к выщелачиванию сварки 260±5°C, 10±1сек







Рекомендации по сварке:

SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока 1

  • Предварительная нагревка
    • Предполагается, что скорость повышения температуры составляет 2 ~ 4 °C / s
    • Время предварительного нагрева должно быть от 60 до 120 секунд.
  • Нагрев
    • Будьте осторожны с резким повышением температуры, так как это может ухудшить способность сварки.
    • Установите температуру пела в диапазоне от 215 до 225 °C.
  • Охлаждение
    • Будьте осторожны с медленным охлаждением, так как это может привести к сдвигу положения компонента.







Количество продуктов в упаковке с лентой:

СИЗО ОВОС(ЕАЭС)

1210

(3225)
Стандартное количество упаковки (PCS / катушка) 3,000



SMD 1210 Тип многослойный чип-варистор SV1210N470G0A Оксид цинка варистор 47В постоянного тока 2
