Name: Многослойный керамический чип-варистор SV0402E9R0G0B SMD Тип цинкоксидный варистор
Brand: SOCAY
SKU: SV0402E9R0G0B
Rating: 4.5 (192 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Другие названия: Варистор MLV

тип упаковки: SMD0402

Vdc (макс.): 9В

Vv (мин.): 11 В

Vv (максимум): 17V

Vc (максимум): 35V

Имекс: 1А

Cp (тип.): 5pF

Выделить:

Многослойный керамический варистор чипа

SMD Керамический чип-варистор

SMD варистор оксида цинка

Основная информация

Место происхождения: Шэньчжэнь Гуандун Китай

Фирменное наименование: SOCAY

Сертификация: REACH RoHS ISO

Номер модели: SV0402E9R0G0B

Документ: Брошюра продукта PDF

Оплата и доставка Условия

Время доставки: 5-8 рабочих дней

Галерея

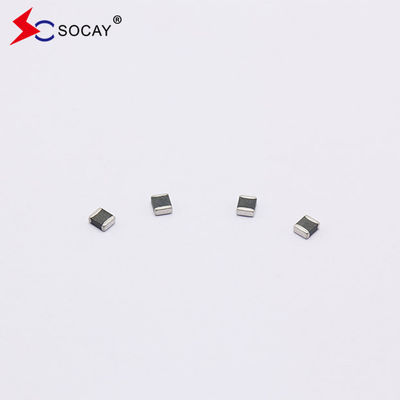

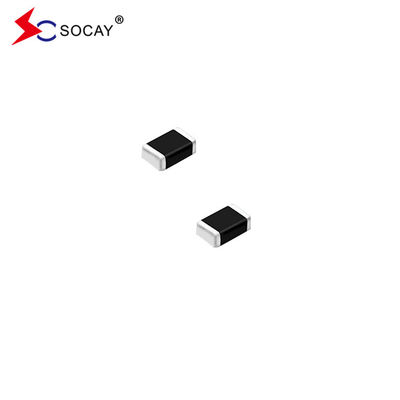

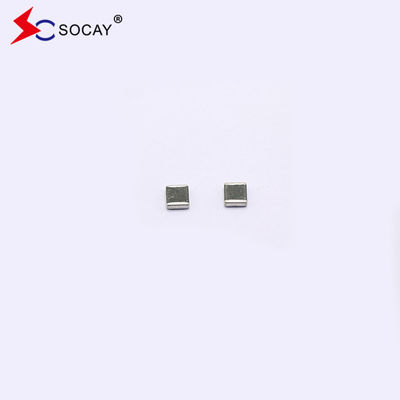

Многослойный керамический чип-варистор SV0402E9R0G0B SMD Тип цинкоксидный варистор

Характер продукции

Многослойный чип-варистор SV0402E9R0G0B SMD тип цинкоксидный керамический чип

Многослойный чип-варисторСВ0402E9R0G0B_v89.1.pdf

Описание:
Наиболее часто используемым устройством ограничения напряжения является варистор MOV/MLV, который в основном изготовлен из оксида цинка и различных микрооксидов металлов, которые смешиваются и отливаются.

Электрические характеристики(25± 5°C):

Символ	Минимальная	Типичный	Максимальная	Объекты
VDC	—	—	9	V
ВВ	11	—	17	V
ВК	—	—	35	V
КП	—	5	—	pF

VDC Максимальное постоянное рабочее напряжение, которое варистор может поддерживать и не превышать 10μA утечного тока.
ВВ
Эквивалентно VB ¢отключительное напряжение ¢
VC ?? Максимальный пиковый ток через варистор с волновой формой 8/20μs и импульсным током 1A.
CP ∆ емкость устройства, измеренная с отклонением нулевого вольта 1Vrms при 1MHz. pF ± 30%.

Многослойные чипы для варисторов:

Защита питания, коммутаторы, POS-машины, молниезащитники, здания интеркомы, системы мониторинга, парковочные карты, системы передачи, приборы, счетчики, коммуникационные продукты,Контрольные панели.

Конструкция и размеры многослойного чип-варистора:

Размер ОВОС (ОВОС)	0402 (1005)
Символ	Дюйма	В миллиметрах
Л	0.038±0.005	0.96±0.12
W	00,019±0.003	0.48±0.0.07
T	00,020±0.004	0.50±0.10
В	00,010±0.006	0.25±0.15

Общие технические данные:

Операционная температура		-40 ~ + 85oC
Температура хранения		-40 ~ + 85oC
Время ответа		< 1 нс
Сплавляемость		245±5oC, 3±1сек
Устойчивость к промывке сварки		260±5oC, 10±1сек
Состояние хранения упаковки	Температура хранения	5 ~ 40oC
	Относительная влажность	До 65%
	Время хранения	Максимально 12 месяцев

Экологическая эффективность:

Положение	Спецификации	Условия испытания
Уклонение влажность	△V_V/ V_V≤ ± 10%	90% RH, 40oC, рабочее напряжение, 1000 часов
Тепловой удар	△V_V/ V_V≤ ± 10%	-40°C до 85°C, 30-минутный цикл, 5 циклов
Напряжение на полную нагрузку	△V_V/ V_V≤ ± 10%	Рабочее напряжение, 85oC, 1000 ч.

Прокатная лентаРазмер:

Размер ВОС (ЕИАЖ)	0402 (1005)
Символ	Дюйма	В миллиметрах
А.	0.315±0.012	80,00±0.30
В.	0.138±0.002	3.50±0.05
В	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	40,00±0.10
P1	0.079±0.002	20,00±0.05
P2	0.079±0.002	20,00±0.05
W	0.023±0.001	0.59±0.03
Л	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Количество продуктов в упаковке с лентой:

СИЗО ОВОС

(ЕАЭС)

0402

(1005)

Стандартное количество упаковки (PCS / катушка)

10,000

Многослойный керамический чип-варистор SV0402E9R0G0B SMD Тип цинкоксидный варистор 2
